Поняття про розрахунковий опір ґрунту
Розрахунковий опір грунту відповідає такому навантаженню ан грунт при кіт. у ґрунті допускається утворення зон зрушень на глибину zmax=0,25b. Тоді вираз розрахункового опору
Позначимо у виразі коеф перед кожним доданком у вигляді:
Розрахунковий опір по СНБ: Якщо немає підвалу то dв=0
Якщо немає підвалу то dв=0
Граничний тиск на грунт.
Вперше це завдання було вирішено Франдлем та Рейслером.
b' u l' - прокладена ширина і довжина фундаменту.
Стійкість укосу ґрунту має тільки тертя.
Маємо укіс сипучого ґрунту на кіт лежить частка М. розкладемо вагу частки на дві складові N і Т.
Проектуючи всі сили на похилу грань укосу отримуємо
Звідки випливає що:
Граничний кут укосу сипких ґрунтів дорівнює куту внутрішнього тертя ґрунту.
Стійкість укосу ґрунту має тільки зчеплення.
Такій умові відповідають ґрунти з кутом внутрішнього тертя (φ) = 0 (жирні глини).
Для жирних глин характеристика зчеплення (с) становить основну міцність укосів.
Тиск який відчуває у собі підпірна стінка із боку утримуваного грунту наз-ся активним тиском.
Максимальний опір ґрунту коли на нього тисне підпірна стінка наз-ся пасивним тиском.
Тиск спокою-тиск виник-еї в масиві грунту, коли грунт не відчуває поздовжніх переміщень.
Визначення тиску сипучого ґрунту на вертикальну підпірну стінку.
Визначення тиску ґрунту з урахуванням рівномірно-розподіленого навантаження прикладеного до пов-ти ґрунту.
H=q/

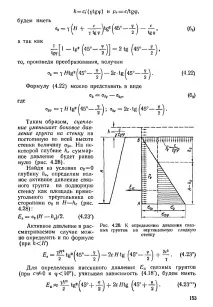

Визначення тиску зв'язкового ґрунту на вертикальну підпірну стінку.
Цю формулу можна подати у вигляді
71.Круглоциліндричний метод розрахунку стійкості укосів і підпірних стін. Розглянемо підпірну стінку і сили, що діють на неї.
На стінку діють сили тертя та ковзання.
;
У чисельнику наведені утримуючі сили, у знаменнику зсуву. Розрахунок стійкості укосу:
Розрізняється розрахунок для однорідного та неоднорідного ґрунту. Якщо ґрунт неоднорідний виділяють кожну частину та визначають для неї її вагу.
Тиск ґрунтів на підземні споруди та трубопроводи.
Зусилля або величина згинальних моментів та стискаючі сили визначаються з виразів:
М =;
N=
Вихідні дані для проектування основ та фундаментів.
-функціональне призначення будівлі
-Розміри будівлі в плані; -конструктивні особливості
- навантаження на фундамент;-фізико-механічні властивості ґрунтів
74. Аналіз інженерно-геологічних умов та їх вплив на варіантність рішень фундаментів
Аналіз вкл: вивчення досвіду стр-ва, ознайомлення та наплостування шарів грунтів, рівнем грунтових вод. Опр. нор-х і розрахункових хар-к ґрунтів за 1-ою та 2-ою групою граничних станів. Призначення найбільшого раціонального місця спорудження
75. Техніко-економічні чинники варіантів фундаментів.
2. Можливість виконання робіт у стислий термін
3. В-тьвип-я робіт у зимовий час
4. Матеріаломісткість (витрата матеріалу)
5.Величини осад та їх нерів-ть
6. Необхідність осушення котлованів при будові фундаментів
Головний показник; економіч. ефективність. Вона проводиться за наведеними витратами.
Види фундаментів у відкритих котлованах
1.окремі фундаменти можуть бути: отд. під колони та отд. під стіни
2. стрічкові фундаменти можуть бути під колони (пересічні та перехресні) і під стіни (безперервні або переривчасті)
3. суцільні можуть бути під колони або під стіни
