Принцип роботи ультразвукових перетворювачів
Класифікація та загальні вимоги
Для збудження та прийому ультразвукових коливань використовують ультразвукові перетворювачі (ПЕП). Їх класифікують за способом створення акустичного контакту із виробом; способу включення п'єзоелементів в електричну схему дефектоскопа та розташування електрода щодо п'єзоелемента; по орієнтації акустичної осі щодо поверхні виробу; характеристик спрямованості акустичного поля; ширині смуги робочих частот, числу п'єзоелементів, динаміці сканування у площині падіння.
З позицій ширини смуги робочих частот виділяють вузькосмугові ПЕП, у яких ширина смуги менше однієї октави, і широкосмугові, у яких ширина смуги пропускання більше однієї октави (відношення максимальної та мінімальної частот на рівні 0,5 більше двох).
Число п'єзоелементів у ПЕП також є класифікаційною ознакою (одно-, дво- і багатоелементні). Зазвичай багатоелементні ПЕП називаються акустичними системами або матрицями. До останніх також відносяться мозаїчні ПЕП у вигляді фазокерованих грат, що формують задану спрямованість акустичного поля за рахунок послідовного збудження п'єзоелементів за вибраним тимчасовим законом.
За способом розташування електрода щодо п'єзоелемента розрізняють ПЕП з контактним електродом та безконтактним (рознесеним). В останньому випадку збудження п'єзоелемента здійснюється через зазор, заповнений діелектриком,
За динамікою сканування виділяють ПЕП і акустичні системи з фіксованим і змінним кутом введення (промінь, що коливається), регульованим автоматично або вручну.

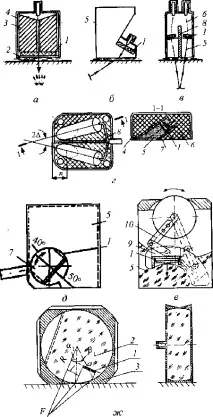

Мал. 1.Конструкція основних типів УЗ-перетворювачів: а-прямий; б - похилий ІЦ-1; в - роздільно-сумісний; г-дует (МДТУ ім. Н.Е. Баумана); д - ІЦ-52 з поворотною вставкою (ЦНДІТМАШ); е - з постійною точкою введення (ЦНДІТМАШ); ж - ІЦ-13 з фокусуванням (ЦНДІТМАШ) 1 - п'єзоелемент; 2 - протектор; 3 - демпфер; 4 - корпус; 5 - призма; 6 - високочастотний кабель; 7 - вставка; 8 - електроакустичний екран; 9 - повзун; 10 - важільно-шарнірний механізм
