Рентгенівські генератори схеми

УРП називається комплекс електричної, електромеханічної та електронної техніки, що забезпечує високовольтне харчування рентгенівської трубки, вибір, регулювання та стабілізацію режимів її роботи, а також комплексний захист від навантаження при здійсненні різних видів діагностичних досліджень, а також взаємодія всіх вузлів та частин рентгенівського апарату.

Технічні параметри УРП: діапазон регулювання анодної напруги (кВ) та анодного струму (мА) рентгенівської трубки; гранично допустима потужність, що виділяється на аноді трубки (кВт); діапазон тривалостей включення рентгенівського випромінювання; точність виконання уставок анодної напруги та струму, кількості електрики або тривалості включення X-Ray випромінювання.

Радіаційні показники якості роботи УРП: стабільність дози випромінювання, спектральний склад, питомий радіаційний вихід.

Діапазон робочих напруггенераторів медичних рентгенівських апаратів залежно від призначення буває від 10 до 400кВ та вище. Для рентгенодіагностичних апаратів цей діапазон зазвичай обмежений 150кВ. Діапазон регулювання струму анода змінюється від десятих часток міліампер в режимі просвічування до 2-3А в режимі знімка

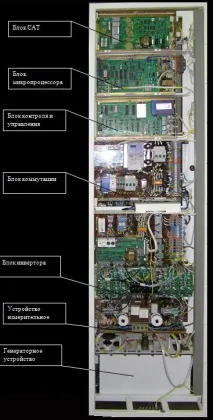

Пристрій рентгенівське живильне фірми Научприлад (Україна)

Дане УРП функціонально складається з наступних блоків та пристроїв: пристрої генераторного; пристрої вимірювального; блоку мікропроцесора; блок контролю та управління; блоку стабілізації анодного струму; блоку комутації; блок інвертор.

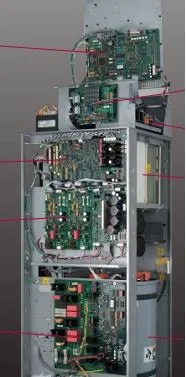

Пристрій рентгенівське живильне фірми Sedecal (Іспанія)

В УРП Sedecal входять такі основнівузли та частини:

Line Contactor K5- головний мережевий контактор, що включає подачу електроживлення на силові ланцюги ГРІ після завершення самотесту системи;

Charge Contactor K6- контактор заряду головних конденсаторів;

Inverter- група пристроїв, об'єднана пунктирною лінією, завданням яких є створення силової ШІМ-послідовності (

25кГц) для роботи високовольтного бака та контроль умов безпеки високовольтного перетворення;

Power supply- багатофункціональний блок живлення, забезпечує змінною і постійною напругою всі інші пристрої;

Serial console- пульт управління УРП, що містить власний мікроконтролер

HT-controller - високовольтний контролер, виконує організуючі функції з електричної підготовки та проведення знімка, взаємодіє практично з усіма пристроями УРП, калібрувальні дані випромінювача, що використовується, знаходяться в мікросхемі U3, частина системної інформації, властивої даному УРП, міститься в мікросхемі U5. При заміні несправної плати HT-controller на нову слід перемістити зазначені мікросхеми зі старою на нову плату. Миготливий світлодіод DS1 показує обмін даними між HT-controller та ATP console CPU;

ATP console CPU - плата основного процесора, виконує організуючі функції роботи пристроїв, не зайнятих безпосередньо у підготовці знімка, активно взаємодіє з HT-controller, містить кілька мікросхем пам'яті. U18 (конфігурація) та U24 слід перемістити при заміні зі старою на нову плату. Миготливий світлодіод DS2 показує обмін даними між HT-controller та ATP console CPU;

Filament inverter- плата керування накалом катода випромінювача, отримує керуючі сигнали від HT-controller;

Rotor control- плата розгону/гальмування анода випромінювача, отримує сигнали, що управляють, від HT-controller;

Фотокопія сервісного керівництва на корейське джерело живлення УРП фірми DRGEM і мої налаштування рентгенівської трубки RTM90HS під цю модель

TOP-X 350/450/550/650/850 HF High Voltage Generators. Схеми та опис англійською мовою

Схеми на рентгенівський пристрій живлення G100RF. Electrical circuits on X-RAY Generator G100RF

Ось такий цікавий варіант ремонту цього УРП я знайшов на форумі з ремонту: За словами персоналу.При знімку в звичайному режимі пролунала гучна бавовна і апарат вирубався. При діагностиці виявили пробою інвертора, замінили транзистори, припустили що, злетіло калібрування, поміняли батарейку, запустили процес автокалібрування, пролунала гучна бавовна і мосфети згоріли знову. З плати Generator Control Board на інвертор випливають імпульси тривалістю 20 мс, зрозуміло, чому вибухнули мосфети інвертора. Замінили плату керування від Pixel HF того ж виробника. Спочатку не включав силову, проганяв від 12 В від комп'ютерного блоку живлення, зробивши синхронізацію через вторинну систему якогось трансформатора. Поясню, що високочастотний осцилятор, який керує інвертором, погодить частоту пульсацій ОС. Поставив штатну постійку, на виході підключив електроплитку. генератор відпрацьовує, Далі підключив все як і має бути. Зробив кілька знімків, калібрування злетіло, але прилад (Unfors XI) її розуміє, трубка відпрацьовує і знімки йдуть. Запустив автокалібрування пройшло 5-6 циклів і знову прошило інвертор. На осцилограмі передсмертю кілька імпульсів потім суцільний шум. Наразі розібрав генератор, явних слідів пробою не виявив. Підкажіть, якщо можете

Сервісна документація на рентгенівський пристрій живлення Siemens Polydoros SX 65/80 використовується в багатьох сплавлених в Україну б.у комплексів.

---
