Теодолітна марка та її частини

Сучасний теодоліт є складним оптико-механічним вимірювальним приладом. Його конструкція постійно вдосконалюється, використовуються прогресивніші матеріали, впроваджується мікроелектроніка, автоматизуються окремі блоки. Теодоліти розрізняються за точністю вимірювання кутів та конструктивним особливостям. Відповідно до чинного стандартуза точністю теодоліти прийнято поділяти на такі види: 1 - високоточні (Т05, Т1); 2 – точні (Т2, Т5); 3 – технічні (Т15, Т30). Літера Т означає шифр виробу (перша літера слова теодоліт), а наступні за нею цифри показують середню квадратичну похибку вимірювання кута одним прийомом у секундах. Наприклад, теодоліт моделі Т30 дозволяє виміряти кут із середньою квадратичною похибкою 30''. В даний час промисловість перейшла на випуск теодолітів другого, третього та наступних поколінь, в яких внесено вдосконалення окремих частин та пристроїв. У цих моделях перед шифром стоїть цифра поновлення (2Т30 – модель другого покоління). Залежно від конструкції та призначення в позначеннях теодолітів можуть бути додаткові літери. Наприклад, буква П шифру означає, що зорова труба теодоліта має пряме зображення. Якщо теодоліт має компенсатор залишкового кута нахилу теодоліту, що дозволяє не приводити рівень при алідаді вертикального кола в нульпункт при вимірі вертикальних кутів, то в шифрі з'являється буква К. Теодоліти, відповідні маркшейдерскому виконанню для робіт у вибухонебезпечних підземних гірських. У шифрі цифрових або кодових теодолітів можливі буквиD(digital– цифровий) або Ц, К (кодовий) та Е (електронний). Наприклад, теодоліт із шифром 3Т5КПМ означатиме теодоліт третього покоління, моделі Т5, з компенсаторомпри вертикальному колі, з прямим зображенням зорової труби в маркшейдерському виконанні.

Теодоліт 2Т30

1 – настановна плата;

2 – гвинт, що наводить, лімба горизонтального кола;

3 – діоптрійне кільце окуляра відлікового

4 – дзеркальце для підсвічування відлікового

6 - вертикальне коло;

7 – паз для закріплення орієнтир-бусолі;

8 - об'єктив зорової труби;

9 - коліматорний візир;

10 - закріплювальний гвинт зорової труби;

11 – кремальєра;

12 - діоптрійне кільце окуляра зорової труби;

13 - навідний гвинт зорової труби;

14 - циліндричний рівень;

15 - навідний гвинт алідади горизонтального кола;

16 - підставка; 17 - підйомні гвинти.

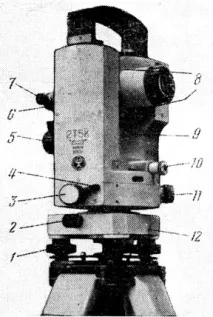

Теодоліт 2Т5К:

1 - підйомні гвинти;

2 – закріплювальний гвинт підставки;

3 - навідний гвинт алідади горизонтального кола;

4 - важіль закріплювального пристрою;

5 - навідний пристрій зорової труби;

6 - окуляр зорової труби;

7 – окуляр відлікового мікроскопа;

10 - оптичний центрир;

11 - гвинт перестановки лімба;
