Автономна система опалення та водопостачання: мідними трубами виконано підключення опалювального котла та бойлера непрямого нагріву

Сьогодні ми маємо з'ясувати, наскільки практичні для системи водопостачання та опалення мідні труби. Ми дізнаємося, скільки вони служать, за якими нормативними документами виробляються, за яких температурах і тисках здатні виконувати свої функції і якими способами можуть монтуватися. Отже, у дорогу.

Нормативні вимоги

Чинною нормативною документацією виготовлені з кольорових металів труби водопостачання — мідні та латунні — не виділяються окремо. ДЕРЖСТАНДАРТ 617-2006 містить техумови для виробництва труб загального призначення.

ГОСТ регламентує виробництво всіх труб загального призначення з міді та латуні.

Давайте коротко ознайомимося із ключовими вимогами документа.

Труби розрізняються за габаритами зовнішнім діаметром, довжиною та товщиною стінки. Таблиця сортаменту у тексті ГОСТ передбачає діаметри від 3 до 360 мм;

Однак: опалення та водопостачання на мідних трубах оперує значно вужчим діапазоном розмірів - від 12 до 40-50 мм.

Теплове навантаження на контур опалення в залежності від внутрішнього діаметра розливу або підводки.

Товщина стінки варіюється від 0,8 мм до 10 мм у холоднокатаних труб і від 5 до 30 у пресованих;

Зверніть увагу: всі мідні труби для водопостачання — холоднодеформовані. Діаметр пресованих труб починається з 30 мм, а мінімальна товщина стінки 5 мм явно надмірна для навантажень, типових для водопостачання.

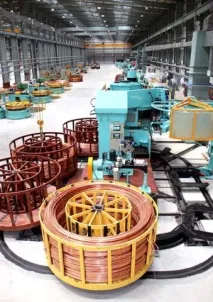

Цех із виробництва холоднокатаних мідних труб

Вироби поставляються у прямих відрізках довжиною 1-6 метрів, а при діаметрі до 12 мм – у бухтах завдовжки не менше 10 метрів.

Як маркуються мідні труби для опалення та водопостачання?

Позначення повинно включати:

Слово "труба";
Спосіб виготовлення (Д – холоднодеформована, П – пресована);
Форму перерізу (КР - кругла);
Точність розмірів (Н – нормальна, П – підвищена);
Стан міді (М - м'яке (випалена мідь), П - напівтверде, Т - тверде);
Зовнішній діаметр та товщину стінки;
Довжину (НД – немірна довжина, КД – довжина, кратна мірної);
Марку міді;
Особливі властивості (Б - підвищена точність виготовлення по довжині відрізка або бухти, Про - підвищена точність по прямолінійності, Р - регламентована міцність на розтяг і т.д.);
Номер стандарту.

Наприклад, труба ДКРНМ 28х3х3000 М3 О Р ГОСТ 617-2006 — виріб, виготовлений методом холодної деформації (прокаткою холодної заготовки вальцями), круглого перерізу, нормальної точності розмірів, м'яка (відпалена), діаметром 28 мм, з товщиною стінки триметрових відрізках, виготовлена з міді марки М3, підвищеної точності виготовлення по кривизні та з регламентованою міцністю на розтяг.

Ось вимоги до якості поверхні трубної продукції:

На поверхні не допускається наявність тріщин, втечі, численних локальних потемнінь, раковин та неметалевих включень;
Допустимі незначні задираки та вм'ятини, що не виводять виріб за межі допусків по товщині стінок та овальності;

На фото добре видно незначні дефекти поверхні

До речі: для труб, що постачаються вбухтах, обмеження по овальності не діють. Причина досить очевидна: при змотуванні в бухту труба хоч-не-хоч набуває овального перетину.

При змотуванні труби в бухту її перетин стає овальним.

Стінки виробів повинні забезпечувати їхню герметичність. Випробування на герметичність можуть проводитися, серед іншого, гідравлічним тиском 50 атмосфер протягом 10 секунд.

Технічні характеристики

Скільки можуть прослужити мідні труби в системі водопостачання або опалення?

О, довговічність - це найсильніший бік мідного водопроводу. Виробниками термін служби оцінюється досить невизначено – як туманні «50+» років. На практиці найстаріші з водопроводів, що експлуатуються, змонтовані більше століття тому, досі знаходяться в ідеальному стані і чудово виконують свої функції.

За рахунок чого мідна труба в системі водопостачання або опалення настільки довговічна?

Мідь - корозійно-стійкий метал, і тривалий контакт з водою або вологим повітрям не впливає на нього. Після формування плівки оксидів на поверхні в перші місяці експлуатації водопроводу його стан надалі не змінюється;

Завдяки окисленню поверхні мідна труба помітно темніє у перші місяці експлуатації

Зверніть увагу: мідь утворює гальванічні пари з іншими металами, зокрема з алюмінієм. Однак у цих парах донором заряджених частинок стає другий метал, мідь не страждає від електрохімічної корозії в принципі.

Мідна труба у водопостачанні не заростає відкладеннями, що поступово зменшують просвіт сталевих водопроводів. Навіть через століття служби труби залишаються абсолютно чистими;

Для порівняння - типовий стан старих сталевих труб

Завдяки солідній товщині стінки (зазвичай від міліметра і більше), а також порівняно повільному руху потоку води у водопроводі або опалювальній системі (не більше 1-1,5 м/с) навіть при сильному забрудненні води суспензією ерозія стінок водопроводу буде вкрай незначною.

До речі: фільтри грубої очистки на вході в систему водопостачання квартири або будинку вирішують проблему ерозії труб суспензією повністю.

Фільтр грубої очистки затримає пісок, окалину та інші переносні водопровідною водою суспензії.

А як у міді справи з іншими технічними характеристиками?

Руйнівний тиск залежно від співвідношення діаметра та товщини стінок варіюється від 200 до 240 кгс/см при рекомендованому робочому тиску 30 і більше атмосфер. Раз так — мідні труби для водопостачання у квартирі не боятимуться гідроударів та будь-якого можливого перевищення робочого тиску;

Рекомендовані робочі тиски для діаметрів 6 - 267 міліметрів

Робочу температуру обмежують лише на рівні 150 градусів фітинги для мідних труб водопостачання. Втім, такої термостійкості цілком достатньо для реальних умов: +150 ° С - теоретичний максимум температури води в нитці теплотраси, що подає, в пік зимових холодів.

Мало того: мідь має бактерицидні властивості та знезаражує питну воду. При цьому труба не впливає на смак і колір води - на відміну від горезвісної чорної сталевої труби з іржею.

Ложка дьогтю

Чи мають мідні труби та фітинги для водопостачання та опалення якісь недоліки?

З деякою натяжкою до них можна віднести:

Вартість.Погонний метр відпаленої труби із зовнішнім діаметром 15 мм обійдеться покупцеві в 360 – 400 рублів. Для порівняння - метр армованого алюмінієм поліпропілену діаметром 20 мм, що має приблизно таку ж пропускну здатність, коштує 50-60 рублів;

15-міліметрова відпалена труба. Ціна погонного метра -391 рубль

Невисока жорсткість. Вона означає, що мідні труби для гарячого водопостачання, холодної води та опалення не варто прокладати відкрито там, де вони можуть отримати механічні пошкодження;

Однак: пластичність міді має позитивний бік. При замерзанні води у водопроводі мідна труба не порветься, лише злегка розтягнеться. Водопровід із міді здатний перенести без розривів до 4-5 замерзань.

Високу теплопровідність. Мідь - один з найбільш теплопровідних металів, що випереджає за цим показником горезвісну сталь цілих 8 разів. Отже, гаряче водопостачання на мідних трубах загрожуватиме власнику будинку опіками та сприятиме великим тепловтратам, а на трубах ХВС стане частим гостем конденсат.

Втім: проблема успішно вирішується теплоізоляцією водопроводу або використанням мідних труб у поліетиленових оболонках.

Відпалена труба в оболонці втрачає менше тепла і не збирає конденсат у літню спеку.

З'єднання мідних труб можуть виконуватися трьома різновидами фітингів:
