ULTRACELL SUB-C 3300mAh NiMH, OPUS BT-C3100 або як полагодити батарею iRobot Roomba на халяву
Добрий вечір і з наступаючим святом вас, муськівчани! Сьогодні я розповім вам про дуже неоднозначні акумулятори розміру Sub-C, а також про їх застосування для ремонту батареї робота-пилососа iRobot Roomba. Також з цього огляду ви дізнаєтеся про плюси володіння зарядним пристроєм Opus BT-C3100, який зміг повернути до життя здавалося б абсолютно безнадійні акумулятори. Подробиці під катом.
Насамперед батареї вирушили в «розумну» зарядку Opus BT-C3100 (відмінна річ, рекомендую!).

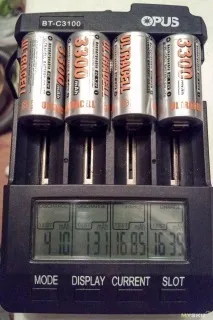

Відразу насторожило, що у двох із чотирьох батарей напруга була менше 1,1В:
Тест ємності батарей підтвердив мої побоювання - ємність двох із чотирьох батарей нікуди не годиться:
Мені для ремонту батареї потрібно було 3 елементи, а виходило що прийшло всього два. Засмучений цим фактом, я відкрив диспут на ebay, вказавши продавцю що 2 елементи зовсім дохлі, а два два традиційно мають занижену вдвічі відносно обіцяну ємність. Доклав фото, наведені вище. Продавець відреагував за добу, мовчки повернувши повну вартість замовлення.

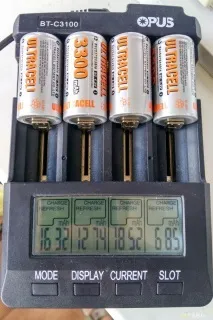

Отже, результати після 5 повних циклів заряд/розряд:
Елементи я поміняв місцями, не дивуйтесь. Ну що ж, краще, дві «живі» батареї майже не змінили результат, 1700-1800 це максимум подібних елементів. А ось дві дохлі поступово повертаються до життя. 1200 мАч -це вже не зовсім труп, на такій батареї робот проїздить близько години.

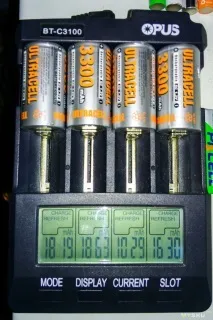

Поставив батареї ще на 5 повних циклів, і ось результат:
Ура! Тепер можна сказати, що у мене є три «живі» елементи. 1800, 1800 та 1600 — це вже ті ємності, з якими можна працювати, та чекати до двох годин роботи робота на таких батареях. Четверта батарея так і не змогла відновитись, навіть після 10 циклів, хоча 1000 мАч це вже далеко не вихідні 130. =))

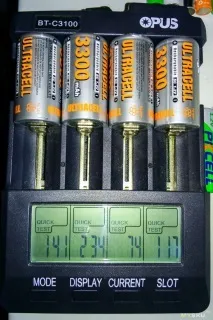

Тест внутрішнього опору елементів:
Сильний розкид говорить і про низьку якість і нестабільність цих батарейок. Хоча загалом цифри не кримінальні.
Вага однієї батареї:
Для порівняння – батарея зі складу оригінальної iRobot Roomba:
На цьому з оглядом акумуляторів UltraCell я закінчую, і підбиваю підсумки.
Плюси:Ємність у районі 1700-1800 мАг, це не рекорд, але цілком непогано. Продавці без проблем повертають гроші, коли їм висувають фотофакти. В результаті акумулятори стають або повністю або майже безкоштовними.Мінус:Нестабільні параметри батарей, батареям потрібне розгойдування, якщо не пощастить — можуть надіслати зовсім убиті окремі елементи, як мені.
Тепер, маючи на руках три відносно живі акумуляторні елементи, можна приступати і безпосередньо до ремонту батареї.
Беремо нашу мертву оригінальну батарею, і акуратно розкриваємо пластикову обгортку ножем:
Оголюємо ізоляцію на елементах, щоб мати можливість виміряти напругу на них:
Заміряємо та записуємо прямо на елементах напругу:
Результати будуть наступними — більшість елементів матимуть приблизно однакову напругу. Воно може бути різним (1,1, 1,2, 1,3вольта, залежно від того коли батарея заряджалася востаннє, і скільки з того часу пролежала). У мене живі елементи мали напругу 1,27-1,28 вольта. А ось мертві елементи відразу і різко виділяються - 0,45В, 1,00В, і 1,13В. Ці елементи треба замінити, щоб повернути життя батареї.
Помічаємо дохлі елементи хрестами, і починаємо виколупувати їх із складання:
На їхнє місце впаюємо наші UltraCell:
Дотримуйтесь полярності! Паяються елементи важко, припій до них пристає неохоче, та й паяльник із мене нікчемний. Відразу перепрошую, якщо образив цієї пайки тонкі почуття майстрів паяльника! =))
Після паяння фіксуємо елементи у збиранні термоклеєм:
Переконуємося, що наша крива пайка ніде не відвалилася, і упаковуємо складання назад у веселу жовтеньку обгортку:
Вимірюємо напругу складання:
14,91В - непогано для лежачої батареї. Повністю заряджена має близько 17 вольт.
Вставляємо нашу збірку в робота і включаємо:
Працює! Навіть на такій, не зарядженій та лежачій батареї, робот проїздив близько години до того, як повністю вимкнувся. Відмінний результат. Після повної зарядки їздитиме 2++ години. Результату досягнуто. Безкоштовно. Економія - 6000 рублів.
Подібне складання, із двома заміненими на UltraCell «померлими» елементами, успішно працює у матері вже півроку, і поки що не подає ознак деградації. Робот встигає прибрати всю квартиру, перш ніж стати на підзарядку. Теоретично, через якийсь час почнуть помирати і оригінальні елементи, що залишилися, але і їх можна буде замінити на UltaCell у міру помирання. Перфекціоністи можуть відразу замовити 12 ультрацілів, і повністю перезбирати батарею на них. Ну чикупити неоригінальну батарею типу JapCell, де ця операція вже зроблена за вас.
Бонус: Порівняння ваги збірки з огляду та неоригінальної батареї JapCell
