Відкатні ворота із середньою балкою особливості конструкції

Ставимо ворота своїми руками

Ворота з середньою балкою: особливості конструкції

Ворота відкотів на сьогоднішній день займають лідируючі позиції за своєю затребуваністю. Незважаючи на те, що користується ними менше людей, ніж орними, вони знаходяться на піку популярності.

Відразу постає питання щодо того, чому розпашні ворота в такому разі частіше встановлюють. Насправді причина лише в їхній простій конструкції, щоб її виготовити, достатньо мати у своєму арсеналі кілька петель. Що стосується відкатної конструкції, то в ній є балка, доведеться купувати більшу кількість деталей, при цьому збільшується витрата коштів.

Ворота з середньою балкою

Важливо розуміти, що ще кілька років тому всі необхідні елементи фурнітури за ціною обходилися так само, як автомобіль. Тому встановити відкатні ворота із середньою балкою було не кожному по кишені. Таке задоволення дозволяли собі лише заможні громадяни, але часи змінилися, інтерес зріс, а доступність стала вищою. Самостійно встановити відкатні ворота не складе ніяких труднощів. Але в них є два недоліки: більш висока вартість у сегменті та необхідність у великій кількості місця для відкочування.

Інструменти для монтажу

Щоб консольна балка та ворота були встановлені, знадобляться такі компоненти:

Профіль;
Фурнітура;
Зварювання;
Арматура;
Пісок, щебінь та цемент;
Болгарка;
Антикорозійний ґрунт;
Захисні окуляри;
Розчинник чи бензин.

Особливості конструкції відкатних воріт

Незважаючи на деякі недоліки відкатних воріт із середньою балкою,сучасне покоління віддає перевагу цій конструкції. Адже плюсів налічується набагато більше, ніж мінусів. Перша перевага – як унизу, так і вгорі отвору відсутня напрямна. При цьому автомобіль зможе заїхати будь-яких габаритів та висоти.

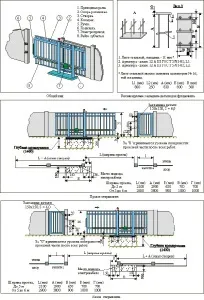

Схематичне зображення конструкції воріт

Рух конструкції здійснюється за допомогою жорстких профільованих напрямних, тобто балка, яка кріпиться до основи воріт. Направляюча рухається спеціальним роликовим відкатним візком, який щільно прилягає до фундаменту з бетону. Конструкція роликів ґрунтується на закритих підшипниках кочення, куди виробник додає таку кількість мастила, щоб вистачило на весь період експлуатації.

Напрямна (консольна) включає відкатні візки і завдяки цьому вони постійно захищені від зовнішніх подразників і опадів. Тому у їх власника може бути надія на тривалий термін експлуатації. Кожен відкатний візок включає вісім підшипників, на них накладаються металеві або полімерні ролики. Під час експлуатації вони можуть витримати до 50 тисяч циклів закривання та відкривання. Якщо власник гаража користується ним не кожен день, то ворота відкатні зможуть прослужити багато десятків років без необхідності заміни запчастин.

Механізм для конструкції немає необхідності додатково змащувати, тому що є можливість попадання піску на деталь, через це буде спостерігатися сильний скрип при русі воріт. Важливим є той факт, що зашивати та утеплювати відкатні ворота з середньою балкою можна будь-якими матеріалами, серед яких виділяють дерево, профнастил, кування, металевий лист, полікарбонат та інше. При цьому конструкція може окремо стояти на дачі, а може виступати в ролі вбудованої хвіртки.

Така конструкція є дуже надійною та довговічною. Вона легко піддається автоматизації, при цьому зовсім не потребує постійного обслуговування.

Установка електроприводу

Ворота відкотів можуть бути оснащені як ручним приводом, так і бути автоматичними. Визначатись з варіантом слід виходячи з фінансів, які є у власника автомобіля та від завдання для конструкції. В цьому випадку можна зробити припущення, що ворота експлуатуватимуться не щодня, тому в будь-якому випадку зможуть прослужити дуже довго.

Важливо розуміти, що електропривод не можна вважати невід'ємною частиною конструкції. Така деталь є лише гарним доповненням, яке допомагає зробити життя комфортнішим. Крім того, привід здатний зменшити кількість часу, що витрачається на відкриття та закриття гаража. Консольні ворота із середньою балкою за своїм пристроєм не такі складні, як може здатися. Всю конструкцію можна не тільки встановити, а й виготовити самостійно.

Визначає необхідні розміри воріт

Перед тим як почати створення воріт, потрібно відразу розрахувати розміри. Іноді приїжджають у магазини клієнти, яким потрібна фурнітура, але вони не знають її габаритів. Щоб цей елемент був підібраний правильно, вам знадобиться довжина, ширина та висота. Ширину визначити можна виходячи з того, яким саме транспортним засобам має бути організований вільний проїзд. Найчастіше люди ставлять дуже широкі ворота (близько 5 метрів), вони використовуються тільки для легкових автомобілів, але робиться це на вулицях, де поганий виворот.

Щоб правильно визначити ширину, забіть кілька кілочків на земельній ділянці та спробуйте проїхати автомобілем. Так ви зможете зрозуміти, наскільки зручнимбуде бажаний в'їзд. Дуже важливо не помилитися з розміром самих воріт, щоб потім правильно створити готову конструкцію. Крім того, від габаритів воріт залежить відстань, яка буде потрібна вам для відкочування. Наприклад, якщо проект становитиме 4 метри, то довжина воріт дорівнюватиме 4х1,5=6 метрів. У цьому випадку додатково знадобиться фурнітура.

Як встановити бетонні стовпи?

Щоб встановити бетонні стовпи на ворота відкотів із середньою балкою необхідно буде їх виготовити. Для цього потрібно багато різних матеріалів, серед них дубовий брус, сталеві труби, цегляний або бетонний стовп. Під час цього процесу головним залишається одне правило – бетонування має здійснюватись на глибину мінімум одного метра. Якщо ця умова не буде виконана, то в зимовий або весняний період від вертикалі відійде конструкція, а це може стати причиною порушення геометрії відкатних воріт.

Після цього викопується яма, за рівнем до неї ставляться стовпи і заливаються бетоном. Для повного застигання бетону і достатнього рівня міцності знадобиться не менше одного тижня. Тому заздалегідь подбайте про несучі стовпи. Під час приготування бетону використовується суміш цементу, щебеню дрібної фракції та піску.

Монтаж відкатних воріт із середньою балкою

В першу чергу вам необхідно встановити ролики на швелери, щоб балка на відкатній конструкції працювала, їх бажано розсунути на максимально можливу відстань. Після цього на них надягає напрямна разом із полотном. Ворота встановлюються за рівнем, їх прихват забезпечують роликові візки, приварені до швелера.

На фінальному етапі верхні ролики приварюються і монтується кінцевий ролик. Далі приварюється нижній і верхній уловлювач ібалка готова.
