Відстійник для каналізації тонкошаровий та конусний - монтаж своїми руками

Будь-яка система водовідведення передбачає наявність спеціальних накопичувачів, призначених для збирання важких фракцій стоків. Який варто обладнати відстійник для каналізації у заміському будинку – далі у статті.

Бажання знизити витрати на утилізацію побутових стоків викликає необхідність створювати відстійники для каналізації.

Вони бувають декількох типів, але призначення будь-якого з них – це відфільтрувати якнайбільшу кількість твердого залишку з каналізаційних скидів. Принцип дії будь-якого такого пристрою простий: за рахунок повільного перетікання води між камерами різні види забруднень осідають на дні, де частково переробляються бактеріями, частково мінералізуються.

Камери в міру заповнення вимагають очищення. Вода ж, пройшовши через систему відстійників, скидається межі ділянки, чи фільтраційне полі, не представляючи загрози довкілля.

Типи відстійників

Насамперед, головний параметр роботи будь-якої конструкції, незалежно від того, створено відстійник своїми руками, або встановлений фахівцями – це кількість камер у ньому.

Зрідка зустрічаються однокамерні варіанти, але за ефективністю вони недалеко відійшли від вигрібних ям, тому найбільш поширені моделі з 2-4 камер.

Важлива інформація! Кількість камер у відстійнику означає обов'язкове наявність відповідного числа окремих модулів. Камери можуть влаштовуватися в єдиному загальному корпусі шляхом встановлення пристрою внутрішніх перегородок. Наприклад, таким чином обладнується тонкошаровий відстійник.

Взагалі за принципом роботи відстійники класифікуються в такий спосіб (визначається характером руху рідини у них):

Вертикальні
Горизонтальні
Радіальні
Тонкошарові

При цьому вертикальні моделі, залежно від конструкції днища, поділяються на конусний і пірамідальний відстійник.

Можливе і поєднання різних конструкцій у різних камерах – але, природно, це вимагатиме створення окремих модулів для кожного типу, і досить незручно під час виконання робіт. Виняток становлять тонкошарові відстійники, які часто поєднують з іншими типами систем очищення стічних вод.

Горизонтальні та радіальні відстійники рідко застосовують у системах індивідуального очищення стоків. Вони розраховані на великі обсяги та високий рівень забруднення, до того ж – мають досить складну конструкцію.

Для скромних обсягів побутових стоків найбільш підходящий вибір - вертикальний відстійник, можливо - із застосуванням тонкошарових модулів.

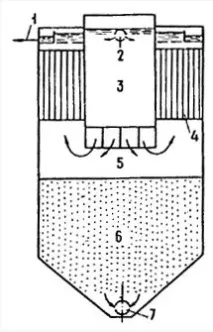

Схема вертикального відстійника з тонкошаровим блоком

Принципово схема такого відстійника буде виглядати так:

Скидання освітленої води
Подача вихідних стоків
Камера попереднього осадження
Тонкошаровий відстійник
Зона поділу стоків
Зона накопичення опадів
Вихід для видалення осаду

У роботі такі очисні споруди каналізації мають досить високий ступінь очищення, особливо якщо обладнати кілька камер. Єдиний мінус – це необхідність регулярного очищення чи заміни фільтруючого елемента тонкошарового відстійника, що визначається особливостями його конструкції.

Він складається з набору металевих, а останнім часом все частіше - полімерних пластин з невеликими проміжками між ними.

Пластини можуть мати різне розташування – горизонтальне,вертикальне, або поперечне, але основний зміст конструкції - у тому, щоб забруднення зі стоків осідали на пластинах, куди їх виносить потік води. Далі вода освітлюється та виноситься з камери, а забруднення під впливом сили гравітації сповзають із них у зону накопичення опадів.

У процесі забруднюється конструкція відстійника миття або заміна (залежно від пристрою) потрібні раз на рік або частіше.

Саморобні та промислові відстійники

Система пластикових відстійників

До заводських виробів додаються інструкції щодо їх встановлення, і, зважаючи на безліч індивідуальних особливостей конструкції, єдиних рекомендацій не існує.

З саморобних пристроїв найбільш популярні виконані з монолітного бетону або цегли, що виготовляються на місці, зі збірного залізобетону (найчастіше – кілець) або різного роду пластикових ємностей (як спеціально для цього виготовлених, так і підходящих за параметрами).

Принцип пристрою очисного пристрою завжди однаковий: вхід в першу камеру знаходиться вище запланованого рівня стоків на 50-100 мм і має трійник з виходами, спрямованими вгору і вниз (верхній – для встановлення заглушки та можливості прочищення засоров).

Далі всі вторинні відстійники з'єднуються переливними патрубками, які мають у своєму розпорядженні ближче до верхньої частини ємностей.

Важлива інформація! Усі камери повинні мати у верхній частині вільний об'єм щонайменше 0,5 м 3 для накопичення газів від бродіння стоків.

Як правило, монтуються все подібне обладнання у спеціально викопаному котловані з глибиною на 0,3 м нижче за рівень промерзання ґрунту від верху відстійника. При цьому кожна з камер повинна мати люк для виконання робіт з очищення від осаду, що накопичилося, навіть якщо весь пристрійвиконано в одному корпусі. У тонкошарових відстійниках з касетним елементом, що фільтрує, повинна бути передбачена можливість його заміни.

Увага! У ґрунтах із високим рівнем вод (вище 2 м від дна камер) відстійники можуть бути лише герметичними, з улаштуванням гідроізоляції. Також у таких районах, або у разі закладення системи вище за рівень промерзання, до металевих або полімерних камер прикріплюють на дно бетонні баластові плити. Це захистить ємності від спливу в паводок, або від спучування ґрунту.

Також монтаж відстійника повинен передбачати влаштування вентиляційного стояка, виведеного за дах будинку, для запобігання зворотному струму газів у системі.

При використанні ємностей, які не були виробником для використання в каналізації, їх стінки краще убезпечити, особливо якщо конструкція заливається бетоном. Роблять це за допомогою суцільних зварних грат за формою майбутньої камери відстійника, або встановлюючи впритул до стін дерев'яні щити з просоченням антисептиком.
