ВТРК «Корнет»
«Корнет» розроблений у КБ приладобудування як возимо-переносний. У комплексі реалізовано принцип прямої атаки мети у фронтальну проекцію з напівавтоматичною системою управління та наведення по прямому лазерному променю. ПТРК з управлінням з променю лазера ряд фахівців відносить до третього покоління (хоча швидше їх можна віднести до «просунутого другого покоління»). а пряма лазерна лінія (на відміну від наведення по відбитому променю) малочутлива до перешкод.
Протитанковий ракетний комплекс «Корнет»
Максимальна дальність стрільби ПТРК «Корнет» зросла в 1,5 рази порівняно з близьким класом ПТРК другого покоління «Конкурс-М». Час підготовки пуску – 1,2 секунди. За масо-габаритними показниками «Корнет» - скоріше возимий комплекс, придатний для використання як переносний.
До складу комплексу входять: пускова установка з комплектом апаратури управління (приціл-прилад наведення), підйомним та поворотним механізмами та механізмом пуску; тепловізійний приціл (ТБО); снаряд (ПТРК у ТПК).
ПТУР побудована за аеродинамічною схемою "качка" з переднім розташуванням двох кермів з електромагнітним приводом. Твердопаливний реактивний двигун із повітрозабірними каналами та соплами займає середній відсік ракети. У хвостовому відсіку встановлено фотоприймач лазерного випромінювання. Чотири складні крила розміщені на корпусі хвостового відсіку і розташовані під кутом 45 градусів щодо кермів. ПТУР оснащена тандемною кумулятивною бойовою частиною, здатною вразити більшість сучасних основних танків, у т.ч. мають динамічний захист. Крім того, ПТУР може оснащуватисяфугасної термобаричної БЧ для ураження інженерних споруд, бункерів, дотів. Необхідність подібної БЧ на високоточній зброї підтверджена досвідом локальних конфліктів. ПТУР та вишибна рухова установка поміщені в пластмасовому ТПК з відкидними кришками та рукояткою. Час зберігання ПТУР у ТПК без перевірки – до 10 років.

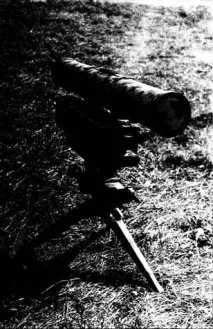

ПУ має триногу з відкидними опорами, частину, що обертається на вертлюзі і частина, що коливається, з люлькою для снаряда. Маховик підйомного механізму з рукояткою розташований ззаду, поворотного – зліва. Приціл-прилад наведення – перископічний: власне прилад встановлений у контейнері під люлькою ПУ, поворотний окуляр – внизу ліворуч. Снаряд встановлюється на люльці зверху ПУ, після пострілу замінюється вручну. Висота лінії стрілянини може змінюватися в широких межах, а це дозволяє вести вогонь з різних положень (лежачи, сидячи з траншеї або вікна будівлі), пристосовуватися до місцевості.
Як тепловізійний (ТПВ) використовується приціл «Метіс-2» (1ПН79, пропонується в основному з експортним варіантом) розробки НВО ГІПО з дальністю виявлення цілей типу танк або бронемашина 4000 м, розпізнавання - 2500 м, полем зору - 2,8x4,6 градуси. Прилад діє в діапазоні довжин хвиль 8-13 мкм, має загальну масу 11 кг, розмір оптико-електронного блоку 590x212x200 мм. Ззаду ТПВ прицілу кріпиться балон сис
теми охолодження, об'єктив прикривається кришкою. Приціл кріпиться праворуч ПУ. Є також ТПВ приціл «Корнет-ТП» (1ПН80). ТПВ приціл дозволяє вести стрілянину не тільки вночі, а й при використанні противником бойових димів.
Оператор розташовується зазвичай у положенні лежачи за ліворуч ПТРК, важелем спуску управляє лівою рукою. Як і в інших комплексах з напівавтоматичною системою управління, в йогообов'язки входять виявлення мети, виробництво пуску та утримання прицільної марки на цілі під час польоту ПТУР. Час підготовки пострілу – 1,2 с. Виведення ПТУР після пуску на лінію візування (вісь лазерного променя) та компенсація її відхилень від лінії візування виконуються автоматично.
Поряд із «Метісом-М›› ПТРК «Корнет» може скласти систему керованого ПТ озброєння підрозділів сухопутних військ на найближче майбутнє. Передбачено встановлення «Корнета» на різні наземні носії - бойові та транспортно-бойові машини. Штатний температурний діапазон застосування ПТРК «Корнет» - від -50 до +50 ° С, для спекотно-пустельного клімату - від -20 до +60 ° С. Висотний діапазон - від 0 до 3000 м над рівнем моря.
Модульна схема конструкції дозволяє встановлювати ПТРК "Корнет" та його експортний варіант "Корнет-Е" на різні носії - так, вже розроблено самохідний ПТРК "Вест" на шасі УАЕ-3151, а також бойова машина ПТРК "Корнет-Е" на шасі БМП -3. Характеристики
Система управління - напівавтоматична, по прямому лазерному променю
Маса ПУ – 19 кг
Максимальна дальність стрілянини – 5500 м вдень та 3500 м вночі
Мінімальна дальність стрілянини – 100 м
Калібр ПТУР - 152 мм
Маса ПТУР з ТПК – 27-29,0 кг
Довжина ПТУР з ТПК – 1210 мм.
Бронепробивність (за нормаллю) - 1000-1200 мм
Технічна скорострільність - 2-3 вистр./хв.
Час переведення з похідного становища до бойового - 1 хв.
