21. Колонки маневрові
Призначення.Маневрові колонки призначені для місцевого управління централізованими стрілками, розташованими в маневрових районах станцій, і забезпечення зв'язку начальника поїзда з черговим по станції або диспетчером.

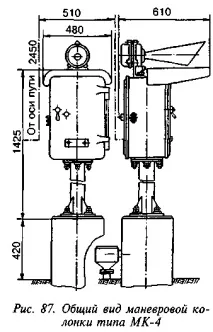

Деякі конструктивні особливості.Маневрові колонки всіх типів мають алюмінієвий корпус. Раніше виготовлялися із чавуну. Загальний вигляд маневрової колонки типу МК-4 наведено на рис. 87
Типи блоків кнопок, що випускаються
Тип блоку кнопки
Основні дані і типи маневрових колонок, що виготовляються, наведені в табл. 84.
У схемі використані діоди Д7Ж. На задній кришці корпусу передбачений кронштейн, на якому можуть бути встановлені три трансформатори типу СТ. На панелі колонки МК-6 (рис. 88,б)розташовані шість комутаторів, один з яких фіксує сприйняття маневрів, а п'ять служать для переведення стрілок. В іншому колонка МК-6 аналогічна колонці МК-4.
На панелі колонки МКСП із планом шляхів маневрового району (рис. 88,в)може бути розташоване до семи комутаторів, один з яких фіксує сприйняття маневрів, шість призначені для переведення стрілок. Рукоятки стрілочних комутаторів та сигнальні лампи пов'язуються із планом шляхів. На панелі можуть бути встановлені дві натискні кнопки двопозицій без фіксації КД-2фт по рис. 151.00.00 та мікрофон.
Основні дані маневрових колонок
Габаритні розміри, мм
Колонка маневрова на 4 комутатори
Колонка маневрова на 6 комутаторів
Колонка маневрова з планом шляхів маневрового району
Колонка маневрова із ключем місцевого управління
Колонка маневрова місцевого управління та зв'язку при диспетчерській централізації:
з установкою на трубній підставці
із встановленням на залізобетонній щоглі світлофора
із встановленням на металевій щоглі світлофора
Панель управління маневрової колонки МКДЦ при диспетчерській централізації для встановлення у металевій релейній будці
Примітка. Для колонок, виконаних за рис. 20460.00.С62А та .20460-00.СбЗА, зазначена висота над рівнем головки рейки. Колонки із чавунним корпусом мали масу 110 кг.
На панелі керування маневрової колонки типу МКДЦ для встановлення в металевій релейній будці (чорт. 20460.06.00) встановлені самі прилади, що і в колонці типу МКДЦ. Панель прикріплена до металевого перехідного листа розміром 390×865 мм (чорт. 20460.06.12).
Напруга живлення маневрових колонок 12В.
Електрична міцність та опір ізоляції.Ізоляція всіх струмопровідних частин щодо корпусу і між собою повинна витримувати без пошкодження протягом 1 хв випробувальна напруга 1500 В змінного струму частотою 50 Гц. Опір ізоляції електричних ланцюгів щодо корпусу при температурі (20±5)°С та відносній вологості 90% має бути не менше 5 МОм.
Умови експлуатації.Маневрові колонки призначені для експлуатації на відкритому повітрі.
При замовленні маневрової колонки типу МКСП замовник повинен надати заводу-виробнику загальний вигляд лицьової сторони панелі управління масштабом 1:1 і монтажну схему. Всі інші типи колонок монтуються за типовими електричними схемами.
У комплект маневрових колонок МК-4, МК-6 та МКСП входять корпус з козирком, трубна підставка, гудок змінного струму та ключ.
У комплект колонки МККУ входять корпус із козирком, трубна підставка, дзвінок та ключ.
У комплект колонкиМКДЦ за рис. 20460.00.00 входять корпус із козирком та ключ для замикання.
У комплект колонки МКДЦ з установкою на трубній підставці (чорт. 20460.00.С61) додатково входять трубна трубка (чорт. 20436.03.00) і дзвінок постійного струму на 24 В (чорт. ЗПТ 24М.00). Дзвінок встановлюється на вимогу замовника.
У комплект колонки МКДЦ з установкою на залізобетонній щоглі світлофора (чорт. 20460.00.С62) входять маневрова колонка типу МКДЦ без козирка (чорт. 20460.00.00), ключ для замикання, кронштейн для встановлення колонки на залізобетон2. 00) та дзвінок постійного струму на 24 В (чорт. ЗПТ. 24М.00.00). Дзвінок встановлюється на вимогу замовника.
У комплект колонки МКДЦ із встановленням на металевій щоглі світлофора (чорт. 20460.00.СбЗ) входить колонка типу МКДЦ без козирка (чорт. 20460.00.00), ключ для замикання, кронштейн для встановлення колонки на металевій щоглі00. ) та дзвінок постійного струму на 24 В (чорт. ЗПТ. 24М.00.00). Дзвінок встановлюється на вимогу замовника.
