Частотний перетворювач для насоса

Ми можемо запропонувати Вам безкоштовну установку частотних перетворювачів, високої японської якості, на насос. Частотник, який керує насосом, йому достатньо працювати у скалярному режимі. Для управління насосами підійде частотний перетворювач Омрон JX, також частотний перетворювач Омрон J1000.

У системах життєзабезпечення будівель використовують безліч насосів. Вони виконують найрізноманітніші функції. Найбільш відомий із них — циркуляційний насос для систем опалення. Крім циркуляційних насосів у системах різного призначення використовуються:

насосні установки для підвищення тиску, необхідні для подачі води в будівлю за недостатнього тиску в системі міського водопостачання;
циркуляційний насос для систем опалення;
насоси для систем ГВП, що забезпечують подачу гарячої води у будь-який час у будь-який кран;
насоси для відведення та дренажу стічних та брудних вод;
насоси для фонтанів та акваріумів;
насоси для протипожежного застосування;
насоси для холодної води та систем охолодження;
насосні установки, що використовують дощову воду для туалетів, пральних машин, збирання або поливу;
свердловинні насоси

Сьогодні насос найпоширеніший, який застосовується практично повсюдно. Відкрийте змішувач, із нього потече вода, яку качає насос. У кожному автомобілі працює кілька насосів для олії, палива, води, рідини, що охолоджує. Велосипедист не вирушить у дорогу, не накачавши насосом шини. При виготовленні електронної лампи з неї викачують повітря. Насоси накачують, викачують, відкачують та перекачують повітря, воду, нафту, молоко, бензин і навіть цемент. Від водопроводудо ракети, від вентилятора до атомної станції такий діапазон застосування насосів.

Але сам собою насос працювати не може. Для приведення його в дію потрібен електродвигун та пристрій для регулювання тиску або розрідження для вакуумних насосів. Найвідомішим і найпоширенішим способом регулювання в насосній системі є регулювання заслінкою, коли двигун працює на повних оборотах, а регулювання тиску в системі здійснюється за допомогою запірної арматури (засувок, вентилів, відводів, кульових кранів і т.д.). Якщо проводити паралелі з керуванням автомобілем, то регулювання заслінкою виглядає приблизно так: водій, натиснувши педаль газу до упору, регулює швидкість руху автомобіля педаллю гальма.

Більш раціонально та ефективно керувати насосами дозволяютьчастотні перетворювачі Омрон, за допомогою яких на двигун подається необхідна кількість енергії для створення та підтримки необхідного рівня тиску/розрідження в системі, наприклад, у трубопроводі. При цьому досягається до 50% економії споживання енергії, а якщо врахувати, що протягом терміну служби двигун витрачає електроенергії на суму, що набагато перевищує його вартість, то цей показник виявляється надзвичайно актуальним. Наприклад, протягом року роботи з 8 годин щодня двигун потужністю 11 кВт витратить електроенергії у сумі близько 85 тис. крб.Частотний перетворювач Омрон за таких параметрів роботи окупиться протягом року, і надалі приноситиме підприємству прибуток.

Розглянемо описані вище способи регулювання тиску в насосній системі докладніше.

На верхньому малюнку продемонстровано типову схему обчислення необхідної потужності насоса. Потужність насоса для конкретної системи завждирозраховується за рівнем максимально споживання, тобто із певним запасом. Синьою лінією показана крива насоса - частина системи водопостачання, що подає, яка відображає залежність тиску нагнітання від величини витрати рідини (протоки). Червона лінія - це крива системи - споживає частина водопостачання, так само відображає взаємозалежність витрати та тиску рідини, але в дзеркальному відображенні. Перетин цих кривих є точкою оптимуму, коли насос забезпечує необхідну протоку і необхідний рівень тиску.

Але фактично в такому режимі система працює вкрай рідко, лише в моменти пікового споживання. В решту часу розрахункова потужність насоса виявляється надмірною, і тоді в системах без регулювання або із застосуванням заслінки відбувається таке: при зниженні витрати насос створює надлишковий тиск, створення якого витрачається додаткова енергія. На малюнку нижче це показано.

Застосування частотних перетворювачів Омрон, за рахунок зниження оборотів двигуна і як наслідок потужності, що подається дозволяє змінити «криву насоса» адаптувавши її під «криву системи»

Переваги від роботи системи водопостачання з перетворювачем частоти Високий ККД 90% Малі витрати на електроенергію, постійний тиск у системі, не потрібна автоматика, не потрібне її обслуговування, не потрібен розширювальний бак, не потрібне його обслуговування, не потрібні крани, муфти та трійники для діагностики та зливу розширювального бака та автоматики, впровадження в будь-яку систему МОДБАС, ІЗЕРНЕТ, ПРОФІВАС і т. д. керування тиском, включенням, по таймеру, нічний денний режими від будь-якої панелі, комп'ютера, дані завжди на екрані перед очима. Контроль струму, напруги,несправностей, урвищ, замикань двигуна насоса.

Управління насосами систем водопостачання

Як відомо, витрата води на господарські та побутові потреби дуже сильно коливається протягом доби, під час вихідних та свят. Безліч людей приймають душ, стирають, миють посуд одночасно в певний час і майже не користуються водою в інший час, наприклад, вночі. Це створює умови для виникнення таких проблем, як поганий напір води в ранкові та вечірні години, значні добові коливання тиску в системі водопостачання і, як наслідок, прискорене зношування труб та запірної арматури.

На щастя, сьогодні стабілізація тиску не є таким складним завданням. Сьогодні вже актуальнішим є питання підвищення загальної ефективності управління системами водопостачання, тобто досягнення максимальних результатів за мінімального енергоспоживання та незначних капіталовкладень у модернізацію обладнання. Використанняперетворювачів частоти Омрон на насосних станціях дозволяє блискуче впоратися з цим завданням. Статистика показує, що перетворювач частоти Омрон здатний знизити споживання енергії на насосних станціях від 30 до 50%, а термін їхньої окупності становить від одного до півтора року.

На малюнку зліва показано запуск двигуна насоса за допомогою контактора.

На малюнку справа показано запуск насоса з перетворювачем частоти.

Така економія досягається за рахунок того, що частотний перетворювач Омрон здатний змінювати частоту обертання електродвигуна плавно в широкому діапазоні. Фактично це означає, що електродвигун насоса завжди буде споживати рівно стільки енергії, скільки необхідно для підтримки стабільного тиску незалежно від поточного.споживання системи водопостачання на даний момент. Плавні пуск, зупинка та зміна частоти обертання двигуна дозволяє також уникнути гідравлічних ударів у трубопроводах, скорочуючи втрати води та збільшуючи термін безаварійної експлуатації насоса, трубопроводу, запірно-регулюючої арматури та вимірювальних приладів.

Вибір частотного перетворювача Омрон для насосів

Компанія Контроль Системс пропонуєчастотні перетворювачі Омрон для вирішення найрізноманітніших завдань управління насосами:

управління одиночними малопотужними насосами,
каскадне керування групою насосів із заміною,

Ми працюємо з багатьма виробниками частотних перетворювачів КЕБ, ОМРОН, ДЕЛЬТА, ВЕСПЕР, ОПТИМЕЛЕКТРО і допоможемо Вам підібрати частотний перетворювач як для однофазного двигуна так і для трифазного.

Перетворювачі частоти Омрон можуть харчуватися як від однофазної, так і трифазної мережі.

Однофазніперетворювачі частоти Омрон, використовуючи одну фазу 220В, формують на виході трифазну синусоїдальну напругу для ефективного управління трифазними двигунами насосів. Таке рішення пропонується дляперетворювачів частоти Омрон в діапазоні потужностей від 0,2 до 2,2 кВт.

Трифазні перетворювачі Омрон здатні працювати у ширшому діапазоні потужностей (від 0,2 до 250 кВт).

Для вирішення найпростіших завдань управління малопотужними насосами доступніперетворювачі частоти Омрон JX. Вони дозволять виконувати плавний пуск та зупинку, керування режимами розгону/гальмування, захист від «сухого ходу», енергозбереження тощо.

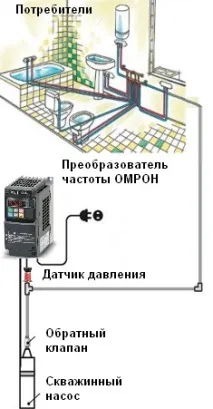

Схема підключення перетворювача частоти до насоса

Для вирішення складніших завдань (автоматичнетримання тиску, каскадне керування, керування заслінкою тощо) рекомендується використовуватиперетворювачі частоти Омрон MX2.Частотні перетворювачі Омрон цієї серії мають вбудований PID. PID використовується для підтримки зворотного зв'язку процесу, наприклад:

відповідно до заданого значення. А також такі додаткові вбудовані функції, як каскадне керування трьома додатковими двигунами та керування заслінкою в ряді випадків дозволяють використовувати MX2 без керуючого контролера.

Вбудована функція управління додатковими двигунами дозволяє запустити до трьох двигунів з безпосереднім пуском на додаток до того двигуна, робота якого керується безпосередньо приводом MX2 з внутрішнім контролером.Ми працюємо з багатьма виробниками частотних перетворювачів КЕБ, ОМРОН, ДЕЛЬТА, ВЕСПЕР, ОПТИМЕЛЕКТРО і допоможемо Вам підібрати частотний перетворювач як для однофазного двигуна так і для трифазного.

Також можна написати програму керування додатковими зовнішніми пристроями, наприклад заслінками, що дозволяє заощадити на зовнішньому керуючому апаратному та програмному забезпеченні. Наприклад, при подачі команди запуску привід формує команду відкриття/закриття заслінок і контролює надходження сигналу готовності. Коли заслінка знаходиться у правильному положенні, виконується безпечний запуск приводу.

Існує програма, яка написана на С++, якщо потрібно ми можемо її дописати під потреби та проблеми клієнта. Фото програми диспетчеризації зліва. Управління по Modbus RTU.

Стаття про шафи управління занурювальним насосом. Ми зможемо допомогти Вампідібрати насос, підключити та налаштувати перетворювач частоти, дамо гарантію на роботу та обладнання.Вибирайте досвідчених постачальників як послуг, так і обладнання.
