Датчик кута нахилу
Пристрій датчика
Принцип роботи датчика
Робота датчика заснована на вимірювання та аналізі кута нахилу сенсора, закріпленого на контрольованому механізмі щодо перпендикуляра спрямованого до центру Землі. На цифровому виході датчика формується мінус, при знаходженні вимірюваного кута в заданому діапазоні. На аналоговому виході датчика формується напруга, що змінюється залежно від кута нахилу.
Технічні характеристики датчика
| Вимірюваний кут нахилу (градуси) | 0 - 180 |
| Напруга живлення блоку | від 9 до 36 В |
| Цифровий вихід датчика | Відкритий колектор |
| Максимальний струм, що комутується, в сигнальному ланцюгу | 10 mA |
| Діапазон напруги на аналоговому виході датчика | від 3 до |
| Максимально споживаний струм датчиком | 5 mA |
Комплектація
| 1. Блок датчика | 1 шт. |
| 2. Кришка блоку датчика | 1 шт. |
| 3. Сенсор датчика з кабелем 8 м (5 м у металорукаві) | 1 шт. |
| 4. Утримувач запобіжника | 1 шт. |
| 5. Запобіжник 1 А | 1 шт. |
| 6. Пломба-наклейка | 1 шт. |
| 7. Стяжки для кріплення кабелю | 20 шт. |
Монтаж датчика
 |

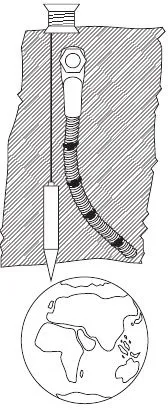

1. Закріпіть сенсор датчика на контрольованому механізмі так, щоб у транспортному положенні механізму,закріплений сенсор був перпендикулярно поверхні Землі.
За іншої орієнтації сенсора щодо Землі - датчик не буде коректно!
Кріплення сенсора має бути надійним. Не допускається обертання або провертання закріпленого сенсора навколо осі болта.
2. Акуратно прокладіть кабель від сенсора до блоку датчика. Надійно закріпіть кабель по всій трасі (стяжки кріплення кабелю входять до комплекту поставки).
Увага! Після встановлення сенсора датчика переконайтеся, що встановлений сенсор і прокладений від нього кабель не заважають роботі механізмів у всіх їх режимах, а також виключається можливість пошкодження сенсора та кабелю під час проведення планових робіт з ремонту та обслуговування автомобіля.
3. Підключіть сенсор до блоку датчика, підключіть датчик до терміналу і подайте напругу на блок датчика через запобіжник (запобіжник входить у комплект поставки).
Підключення блоку датчика
| 1 | червоний | На "плюс" харчування (від 9 до 36 В). |
| 2 | Чорний | На "мінус" харчування. |
| 3 | Білий | До синього дроту сенсора. |
| 4 | Жовтий | До аналогового входу терміналу (за потреби). |
| 5 | Синій | До цифрового входу терміналу. |
Підключення сенсора датчика
| 1 | Помаранчевий | На "плюс" живлення (від 9 до В). |
| 2 | Чорний | На "мінус" харчування. |
| 3 | Синій | До білого дроту блоку датчика. |
| 4 | Білий | Не використовується і має бути ізольованим. |
Налаштування кута спрацьовування датчика
Налаштування цифрового виходу датчика.
4. Встановіть контрольований механізм у положення, в якому датчик повинен спрацювати. Підстроювальним резистором досягайте спрацювання датчика (загориться світлодіод). Перемістіть контрольований механізм із зони спрацьовування датчика (світлодіод згасне). Переміщаючи контрольований механізм, перевірте правильність налаштувань.
Налаштування аналогового виходу датчика.
5. На аналоговому виході датчика формується напруга, що залежить від кута нахилу сенсора. Для переведення напруги в градуси необхідно скласти таблицю залежності кута від напруги.
6. Перевірте роботу датчика у всіх можливих режимах і переконайтеся у його працездатності.
7. Закрийте блок датчика кришкою.
8. Опломбуйте кришку та блок пломбою-наклейкою.
9. Закріпіть блок датчика в місці, що виключає легкий доступ до нього. Рекомендуємо кріпити блок датчика в безпосередній близькості від терміналу.
