Дооснащення #1 540 ЕЛЕКТРИЧНА ШТОРКА ЗАДНОГО СКЛА
Установка шторки заднього стека Mercedes Benz e class w211 Сьогодні ставимо заводську опцію з номером 540 "ЕЛЕКТРИЧНА ШТОРКА ЗАДНОГО СКЛА"
Частина 1. Ставимо полку зі шторою.— Розбираємо
Частина 2. Заміна панелі блоку комфорту.
— Витягуємо ченджер (або в когось там полку). Щоб замінити кнопки, доведеться розібрати все, витягнути ченджер, потім зможете відкрутити панель. Витягуємо у висунутому положенні. Збоку є по 1 болту, кріпить каркас до ченджер - знімаємо.
- Знизу знімаємо моторчик. Відлужуємо задню панель з вентилятором. Після цього зможете витягнути ченджер із проводами вперед.
— Ідемо далі. Панель кнопок. 3 болтики і вона у нас в руках. Вона на дротах зі штекерами. Тут сильно не тягніть, там мало вільного дроту. Відключаємо, розкручуємо. Ставимо нову панель. Збираємо все у зворотному порядку. Перевіряємо працездатність кнопок - радіємо :)
Частина 3. Підключення.

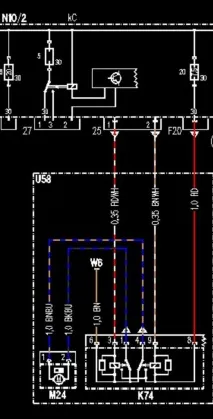

- Беремо оригінальний джгут (можна влаштувати все і не через оригінальний. Схема нижче!). Реле. до 7.5. Знаходимо схему підключення.
основна колодка, в неї вставляється реле, яке керуватиме нашою шторкою
Далі все це підключаємо. Поперед у F20. фіолетовий штекер у 25 посадковий роз'єм у задньому SAM-e. Колодку на масу та штекер у штору.
— Все збираємо і радіємо що хера у нас не працює :))))) — Тому що, до всього іншого,нам потрібно через СТАР активувати цю функцію, в ZGW і задньому SAM-e або тільки десь в одному з них. Начебто в ZGW кнопка активується на панелі, а в задньому SAM-e сама штора, її реле і живлення.
— Сподіваюся, зробив наочний звіт. Спробував максимально докладно описати, як це все встановлювати і підключати. Інфи в інтернеті з цього питання дуже мало і вона вкрай убога. Тож користуйтесь!
--- Дякую що читаєте! Всім добра!
