Для характеристики форми епюри реактивних тисків під підошвою фундаменту використовують величину відносного ексцентриситету вертикального навантаження на фундамент (рис.Ф.9.26).
При e = 0 епюра реактивних тисків прямокутна, при e 1/6 - трикутна з нульовою ординатою в межах частини підошви, тобто відбувається частковий відрив підошви від грунту. Останній стан допускається лише на стадії монтажу будівельних конструкцій.
Ф.9.27. У чому перевага фундаментів з анкерами?
Фундаменти з жорсткими анкерами застосовуються при дії значних моментних навантажень (кранових, вітрових), що дозволяє зменшити крен та відрив підошви (рис. 9.27). У нескельних ґрунтах як анкери застосовуються забивні або буронабивні палі діаметром 15-20 см і довжиною 3-4 м, що жорстко з'єднуються з плитною частиною. У скельних ґрунтах анкери являють собою стрижні, що напружуються, з анкерними болтами.
Рис.Ф.9.27. Фундамент з анкерами: 1 – фундамент; 2 – арматура; 3 - анкери
Ф.9.28. Як виглядають фрагмент плану та один із перерізів стрічкового фундаменту?
На рис.Ф.9.28,а наведено фрагмент плану збірних фундаментів житлового будинку, конструктивно виконаного з плит та фундаментних блоків. Марки плит позначаються літерами Ф і числами, що характеризують ширину та довжину плити, розділеними точками (наприклад, для осіА- Ф-14.24).
Плити армують одиночними сітками або плоскими арматурними блоками, що збираються з двох сіток: верхньої, що має маркувальний індекс К, і нижньої - С. Як робоча арматура застосовується стрижнева гарячекатана арматура зі сталі класу А-III.
Фундаментні стіни виконані із суцільних блоків марки ФБС. На ділянці в осях 1-2 частинифундаментна стіна виконана з цегляної кладки (рис.Ф.9.28,б). В цьому випадку в місці примикання цегляної стіни до стіни з фундаментних блоків введені арматурні сітки, що укладені в кожному ряді блоків.
Рис.Ф.9.28. (початок). План стрічкових фундаментів та розрізи: 1 - гідроізоляція (обмазка бітумом)

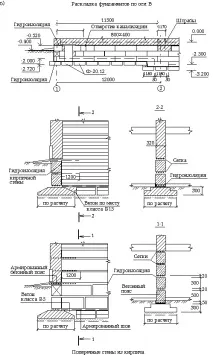

Рис.Ф.9.28 (закінчення). План стрічкових фундаментів та розрізи
В осях 3-4 фундаменти мають різні позначки закладання. Перехід однієї ділянки фундаменту до іншого здійснено уступами, відношення висоти до довжини яких приймається не менше 1:2 при зв'язкових ґрунтах та 1:3 при піщаних ґрунтах. Висота уступу приймається рівною висоті фундаментного стінового блоку або залізобетонної плити, які при необхідності допускається укладати на тонкий шар бетону.
Для влаштування отворів під інженерні комунікації залишають отвори довжиною не більше 0,6 м, які за потреби заповнюють цегляною кладкою. При цьому блок, що лежить вище, повинен перекривати отвори (рис.Ф.9.28,б).
На рис.Ф.9.28 б показана розкладка фундаменту зовнішньої осі. Як видно з цього малюнка, горизонтальна гідроізоляція влаштована в двох рівнях: на відстані 10 см вище вимощення і 30 см від підготовки підлоги підвалу. Зовнішня поверхня підвальних стін захищена обмазувальною ізоляцією у два шари.
Ф.9.29. Який вигляд мають фрагмент плану та один із перерізів фундаменту виробничої будівлі?
На рис.Ф.9.29а показаний фрагмент плану збірного фундаменту під колони механічного цеху. Фундамент виконаний із монолітного бетону В12,5. Армування виконано плоскими звареними сітками з арматури класу А-ІІІ. Захисний шар бетону дорівнює 35 мм із одночасним пристроєм підготовки товщиною 100 мм із бетону В7,5. Для спирання фундаментних балокпередбачено підбетонку (рис.Ф.9.29,б). Як бачимо з цього малюнка, всі розміри фундаменту прийняті кратними 300 мм. Верхній обріз фундаменту знаходиться на позначці – 0,15 м.
Рис.Ф.9.29 (початок). Збірний фундамент під колони механічного цеху
Рис.Ф.9.29 (закінчення). Збірний фундамент під колони механічного цеху Фрагмент плану
