Пристрій являє собою приймально-активуючий пристрій, при вхідному виклику потужний силовий транзистор замикає реле. До реле можна підключити будь-яке навантаження, чи це стартер автомобіля, фари або будь-який інший механізм, який потрібно активувати дистанційним чином.

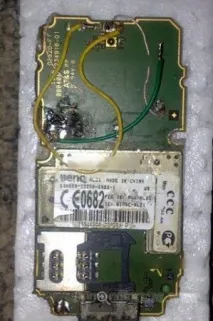

Після цього ми виявимо начинку, на платі знаходимо динамік, який або проводами запаяний на основну плату, або притискається контактами до неї.
Через обмежувальний резистор цей струм подається на оптрон, величина сигналу цілком достатня для спрацьовування оптрона, послідовно підключається оптрону обмотка електромагнітного реле. Конструкція відрізняється особливою простотою, оскільки ми додали лише пару компонентів у схему.
Друга версія такого пристрою виконана із застосуванням силового транзистора, при цьому можна використовувати як польові так і біполярні силові ключі.
Цього разу нами буде використано контакти вібро-двигуна мобільного пристрою. При виклику на контактах утворюється постійна напруга, нам потрібно пошукати мультиметром плюс і мінус. Після того, як знайдено плюсовий контакт, до нього потрібно запаяти обмежувальний резистор з номіналом 100Ом-1кОм.
Для того щоб прилад не кидався в очі, можна прибрати дисплей або підсвічування дисплея. Стабілізатор напруги в процесі заряду може перегріватись, тому через ізоляційну прокладку бажано зміцнити його до кузова автомобіля.
