Як збільшити або зменшити малюнок та креслення за допомогою пантографа
Пантограф – це прилад для ручного механічного перемальовування зображення з великою точністю у збільшеному чи зменшеному масштабі.
Пантограф може надати велику допомогу в роботі художнику-оформлювачу, конструктору, винахіднику, раціоналізатору.
У пантографі використано принцип паралелограмного механізму, який дає можливість при одному жорстко закріпленому кінці двом точкам механізму здійснювати абсолютно однакові рухи. Залежно від розміру вибраного масштабу зображення можуть бути різними.

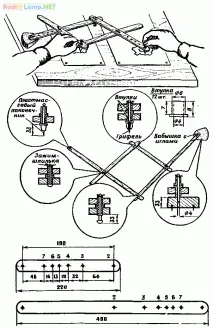

Пантограф досить високої якості можна виготовити за умови дотримання точних розмірів усіх деталей, зображених на рис. 196. Необхідні чотири дюралюмінієві лінійки товщиною 4-5 мм (або лінійки з органічного скла товщиною 5-6 мм), з них три довгі та одна коротка. Вони певному порядку просвердлені отвори закріплення осей.
В отвори лінійок вставлені латунні втулки. Осі механізму пантографа мають різну конструкцію: дві центральні осі є шпилькою з капелюшком, осі для кріплення грифеля (копіра) і стержня, що стежить, зроблені на зразок пристрою для затиску грифеля в ніжці циркуля.
Як слідкує стрижня бажано використовувати пластмасовий наконечник, так як він не псує оригіналу і забезпечує м'яке ковзання. Одна вісь (крайня) з п'ята, на яку спирається механізм пантографа, і, нарешті, вісь, що закріплює весь механізм на бобишці-підставі.
Усі осі мають у верхній частині кільцеву проточку для закріплення дротяної шпильки-затиску. Бібка металева. Знизу в бобишку вставлено три жали (патефонні голки), що дозволяють легко фіксувати основу на креслярській дошці. Найбільш відповідальною операцією є розмітка та свердлінняотворів у лінійках.
Щоб забезпечити високу точність і співвісність отворів, достатньо розмітити отвори на одній лінійці, скласти всі лінійки в пакет і просвердлити по розміченій лінійці отвори у всіх лінійках за один прийом. Діаметр отворів має бути таким, щоб втулочки входили до них щільно, з невеликим натягом.
Втулки виточують із латуні за розмірами, вказаними на рис. 1. Осі – сталеві. Довжина осей знаходиться у прямій залежності від довжини втулки. Дротові шпильки-затискачі згинають із сталевого дроту діаметром 1 -1,2 мм. Бабця-основа можна зробити з алюмінію або органічного скла товщиною 39 мм.
У нижній площині боби в глухі отвори вставляють три голки (можна від патефона), так, щоб їх вістря виходило на 2-3 мм. При складанні та припасуванні деталей пантографа необхідно домогтися легкості руху всіх ланок механізму.
Заключною операцією є маркування отворів на лінійці, за якою легко буде вибрати масштаб збільшення (зменшення) копії.
Література: В.Г.Бастанов. 300 практичних порад, 1986р.
