Як зняти рульову колонку Toyota Camry

У статті описані загальні принципи зняття кермової колонки автомобіля

Мал. 1. Мітки на проміжному валі та валі кермового механізму

Нанесіть мітки на проміжний вал та вал кермового механізму (рис. 1).

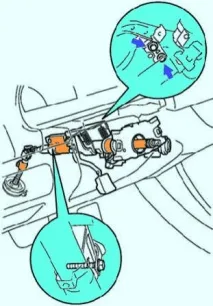

Мал. 2. Болти кріплення проміжного валу

Викрутіть болт А. Відкрутіть болт В і зніміть проміжний вал у зборі (рис. 2). Момент затягування: 35 Нм.

Мал. 3. Зняття кермової колонки

Від'єднайте роз'єми, відверніть чотири гайки кріплення та зніміть рульову колонку у зборі (рис. 3).

Мал. 4. Вимірювання довжини ведучого валу

Перевірте кермо на предмет механічних пошкоджень.

Виміряйте довжину провідного валу (рис. 4).

Стандартна довжина: 474,5±1 мм. Якщо довжина не відповідає вказаній, замініть рульову колонку у зборі.

Мал. 5. Висвердлювання болтів з конічною головкою

За допомогою спеціального інструменту висвердліть болти з конічною головкою та вийміть їх із кронштейна (рис. 5)

Мал. 6. Зняття пружинних кілець веденого валу

Використовуючи розширювач, зніміть пружинні кільця ведомого валу управління (зовнішня сторона та внутрішня сторона) (рис. 6)

Зніміть замковий кронштейн запалювання з труби рульової колонки.

При установці замку запалювання використовуйте нові болти з конічною головкою.

Затягуйте їх доти, доки головки не зріжуться.

---
