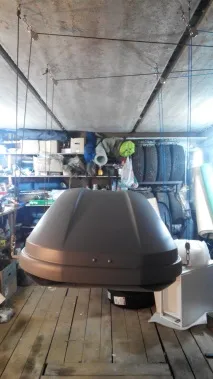

Ліфт для боксу

Бокс річ дуже корисна, а ниві дуже потрібна для далеких поїздок, т.к. шмоток набирається стільки, що часом доводиться задніх пасажирів закидати речами.

Маючи бокс ставиш питанням -Як і де його зберігати?! Є готове рішення від Thule - це підйомний пристрій для боксу в гаражі Thule Boxlift

Chevrolet Niva 2004, бензиновий двигун 1.7 л., 80 л. с., повний привід, механічна коробка передач — аксесуари

Коментарі 25

скажіть, у вас на стіні сходяться 4 мотузки, а блок на картинці другий - ви їх 2 шт повісили поруч або по 2 мотузки на кожне колесо накинули?

Все правильно, там два подвійні блоки, можу фоточку приліпити:)

якщо не складно, викладіть, будь ласка — швидше за все буду робити як у вас, тільки у мене треба на 100 до ваги (24 кг автобокс + у ньому всередині мотлох буде), але думаю обійдусь без лебідки, аби мотузки та блоки витримали

Імхо важкувато 100 кг підніматиме вручну.

ну якщо робити за вашою схемою то вийде навантаження 50 кг, ну і якщо дуже важко буде, прикрутити до цього ручну лебідку як варіант.

Все правильно, там два подвійні блоки, можу фоточку приліпити:)

Тупо не було в моєму містечку таких та й не шукав я таких, якщо чесно. Цілком можна такі поставити. Те, що вони будуть жорстко закріплені без ступеня свободи -це я вважаю плюс, але оскільки сам я лінивий, а там на кожен блок по дві точки кріплення, тобто. по два анкери ..., і ще потрібно чітко розрахувати кут "повороту" перед кріпленням, щоб не було перекосу стропи в блочці.

дякую, а ще питання - чому у вас на короткімотузки звичайна білизняна, а на довгі (зовнішні) - репшнур? з того, що було робили? чи зовнішні навантаження більше, але в внутрішні незначна?

ще скажіть, будь ласка, — стикували анкера з гаком до блоків за допомогою гвинтових карабінів? Типу таких: leroymerlin.ru/catalogue/…

і ще - чому використовували систему не як на сушарках для білизни, а з дод. точкою? тобто у вас йде мотузка від нерухомого гака через блок, а не відразу з блоку назовні? щоб зусилля на підйом у два рази менше було?

1. З приводу мотузок і системи З додатковим блоком: спочатку мотузки йшли Через стельові блоки безпосередньо до поперечок боксу, але при невеликому завантаженні підняти бокс було важко, тому довелося додати блоки до поперечок і закріпити кінці мотузок до "мертвих" анкерів-кільцях на стелі. -Стало набагато легше(ще б блочки З підшибничками-було б ваще агонь) І тут довжини красивих і міцних мотузок стало не вистачати ... Не залишати ж все на потім, порився в туристичному шмурдяку і знайшов чудову синю мотузку для білизни ... .так і залишилася вона досі. 2. З приводу карабінів: Карабіни гвинтові, і навіть прості -застібки, але перевагу звичайно гвинтовим. Завтра буду в гаражі, спробую підбіг блочки зафотати.

дякую, буду дуже вдячний за докладні фото

сиджу зараз з калькулятором.

1) Шуруп-кільце 8х80 мм 4 шт. - 90 р. (До речі у вас на фото і шурупи-кільця та анкери - взяли з того що було чи який принцип?) - Ось такі підійдуть? leroymerlin.ru/catalogue/…_dyubel_shurupy/14271207/ 2) блок для троса одинарний 8 шт. - 600 р. 3) блок для троса подвійний 2 шт. - 763 р. 4) карабін гвинтовий 8 шт. - 656 р. 5) шнур 8мм х20м - 540 р. 6) траверса монтажна - 1м х2 - 230 р. 7) рим-болт згайкою 4 шт. - 200 р.

Разом виходить: 3 тис. без механізму підйому, а якщо буде тяжко і доведеться купувати лебідку.

тоді різниці з готовим Thule Box Lift майже не залишиться (6700 готове тулівське evas-auto.ru/internet-mag.

Такі дюбелі підійдуть, але анкера надія і велике навантаження тримають. Все відразу розрахувати не вийшло, довелося щось докуповувати пізніше, тому де анкера, а де дюбеля. Ви забули додати до реєстру витрат шнур, вже не скажу скільки метрів. Анкерів або кільцевих шурупів не 4шт, а 11-12 шт. 3 подвійні блоки. Рим-болти і траверсу я не купував, якось обійшовся засіками гаража. З приводу готового фірмового підвісу - вирішувати Вам. Поставте питання виробнику щодо вантажопідйомності цього механізму. Що він вам відповість? І особисто мені, може, це звучить безглуздо, не сподобалася ця ручка кочерга…

у фірмового тулевського якраз 100 кг, кочерга якраз зручна - вона з храповим механізмом і знімається потім, але з'їдає місце по висоті, тому такий варіант не бажаний)

шнур вважав - п.5, у мене десь 20 метрів вийде (висота підйому 2 м, висота стелі 2,5)

так, по шуруп-кільцях (або анкерам) ви маєте рацію - 8 шт. над боксом та 2 шт. на блоки подвійні

а навіщо вам третій подвійний блок? десь унизу?

якщо не складно, сфотографуйте, будь ласка, як ви внизу мотузки зачіплюєте

Третій блок унизу. ОК Завтра зафоткаю та викладу.

добрий день, не вдалося зробити фотографії?

Виклав у бортовику.

Дякую! тобто внизу ще один подвійний ролик щоб зручніше було піднімати-опускати?

але мотузки на нього 4 шт. приходять?

Я так думав, що з роликом буде зручніше піднімати-опускати, виявилося незручно.Його взагалі можна прибрати та залишити тільки карабін.
