Протитанкова зброя
Протитанкова зброя, що складалася на озброєнні піхотних частин та підрозділів рівня до батальйону включно.
Крупнокаліберні буксируемые і самохідні протитанкові гармати діяли у складі окремих частин, тому їх немає у цьому огляді, за окремими винятками. До 1939 року було розроблено безліч видів протитанкової зброї, а війна, що почалася, лише помножила цю різноманітність. Виникло безліч різних систем, як простих, які діють давно відомих принципах, і нових, зокрема досить дивних здавалося б. Але незалежно від того, чи це був високошвидкісний снаряд, чи ракета, чи граната, кинута на броню солдатом, у всіх випадках метою зброї було пробити броню танка чи пошкодити його ходову частину.
Піхотна протитанкова зброя (1939-40 років), натисніть на малюнок для збільшення:
На початку Другої Світової війни піхотна протитанкова зброя була досить простою
Протитанкова гвинтівка PzB 39 калібру 7,92 мм (1) зі складним прикладом. Хоча далекобійність і точність у PzB 39 були прийнятні, її бронепробивної здатності мало навіть за мірками 1939 року. Невеликі кулі не мали запального або фугасного заряду, який міг би підвищити вражаючу дію. Щоб закрити огляд танкістам ставилася димова завіса. Однак димові шашки вимагають деякого часу для того, щоб утворити щільну димову завісу, за цей час танк може залишити небезпечну зону, або обстріляти місцевість з кулеметів. Один піхотинець (2) озброєний димовими гранатами Nebelhandgrenate (NbHgr) 39 та димовими шашками Rauchrohr 39. Інший (3) тримає подвійний заряд (Doppel-Ladung) з двох кілограмових толових шашок, з'єднаних один з одним коротким дротом. Такий заряд накидали на ствол гармати з метою вивести озброєння танка з ладу. Третій (4) озброєний зв'язкою гранат (Gebalte-Ladung) із семи гранат Stielhandgranate (Stg) 24. У шести гранат зняті ручки, ці гранати прив'язані до сьомої гранати, розташованої в центрі. Така зв'язка могла розбити танку гусеницю чи пробити броню завтовшки до 60 мм. Ще один піхотинець (5) озброєний гвинтівковою гранатою GG/P 40, що випускається з гвинтівкового гранатомета. встановленого на ствол карабіна Kar 98k. На початку війни перші гвинтівкові гранати мали невдалу форму кумулятивного заряду та погану балістику. У 1942/43 р.р. більшість старих гранат зняли з озброєння, замінивши досконалішими зразками.
Таким чином, загін бронебійників комбінував далекобійну протитанкову зброю (протитанкову рушницю, гвинтувальну гранату) та зброю ближнього бою (зв'язування гранат, подвійний заряд), діючипід прикриттям димової завіси. Успіх операції багато в чому залежав від злагодженості дій та планування. Тому командир загону (Gruppenfuehrer) (6) обговорює майбутні дії зі своїми солдатами.
Бронебійний боєпринас
Бронебійний снаряд робить свою дію на перешкоду завдяки кінетичній енергії, отриманій при розгоні всередині каналу стовбура. У найпростішому випадку бронебійний снаряд є болванкою із загартованої сталі. Снаряд має досить тупий ніс, але зазвичай зверху снаряд закривається легким балістичним наконечником, що покращує аеродинаміку снаряда і при ударі об ціль. Бронебійний снаряд пробиває перешкоду завдяки своїй твердості та швидкості. У всіх арміях є бронебійні кулеметні патрони. Їх використовували з часів Першої Світової війни для боротьби зі снайперами, що приховалися за сталевим щитом. Гвинтівковий або кулеметний бронебійний патрон ефективний тільки при стрільбі за легкоброньованими цілями, так як на відстані близько 100 м може пробити броню товщиною всього близько 10 мм, і то при куті атаки близько до 90 °.
Існує варіант бронебійного снаряда, оснащений невеликим фугасним або запальним зарядом, розташованим у задній частині снаряда. У цьому випадку снаряд оснащується донним підривником, який спрацьовує після того, як снаряд пробиває броню і виявляється усередині танка. Фугасний або запальний заряд підвищує силу снаряда. Існує також варіант бронебійного снаряда зі ковпачком, що зминається, який при ударі об ціль розвертає снаряд приблизно перпендикулярно до поверхні броні. Підкаліберія бронебійний снаряд має твердий сердечник, оточений оболонкою з м'якого металу. Підкаліберійний снаряд розвиває велику швидкість, завдяки чому сердечник отримує більшу швидкість.пробивну силу. Бронебійний снаряд сам собою залишає лише отвір у броні. Однак для екіпажу небезпечні як уламки, що відкололися від внутрішньої сторони броні, так і фрагменти самого бронебійного снаряда, які, опинившись у бойовому відділенні, починають хаотично рикошетувати від внутрішніх стінок. Мінімальне пошкодження снаряд викликає у тому випадку, якщо пробиває танк навиліт.

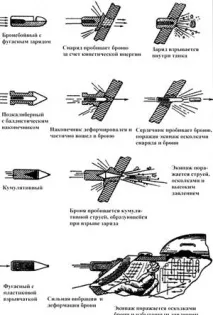

Схема дії протитанкових боєприпасів у 1943 році (картинка клікабельна):
Найбільш поширені типи протитанкових боєприпасів, що використовуються у 1943 році. Зверху вниз: Бронебійний снаряд із розривним зарядом. Підкаліберний із балістичним наконечником. Кумулятивний. Розплющується фугасний.
Фугасно-бронебійний боєприпас
Так званий фугасно-бронебійний боєприпас або боєприпас із голівкою, що зминається (HEP або HESH) має бойовий заряд із пластичної вибухівки, укладений у тонкостінному снаряді з донним підривником. При ударі снаряда об мету вибухівка розплющується по поверхні броні, після чого спрацьовує підривник, що викликає вибух. Якщо броня не надто товста, такий снаряд може проломити досить великого розміру отвір або спричинити відкол внутрішніх шарів бронеплити. Такий снаряд дешевий і дуже ефективний при стрільбі за легкоброньованими цілями, легкими укріпленнями і бліндажами, оскільки його вплив однаково на броню і бетон.
Кумулятивний боєприпас
Кумулятивним боєприпасом використовує так званий ефект Монро, що виникає при підриві заряду з конічним поглибленням. Звернене до мети конічне поглиблення концентрує вибух на поверхні мети, проробляючи на поверхні отвір. Спочатку конічний заряд мав відкриту поверхню. У ході Першої Світової війни німці зумілипідвищити ефективність кумулятивного заряду, покривши конус тонкою металевою вистилкою, а також визначивши, що підрив заряду повинен відбуватися не впритул , а на певній відстані від поверхні (два-три діаметри заряду). У 1938 році два швейцарські інженери внесли в конструкцію кумулятивного заряду подальші поліпшення та продемонстрували ефективність отриманих зразків. Британці застосували кумулятивний принцип для створення протитанкової гвинтівкової гранати. То справді був перший випадок використання кумулятивного ефекту боротьби з танками.
Надкаліберна кумулятивна міна 3,7 cm Stiel.Gr.41
Під час Другої світової війни з'явився широкий спектр кумулятивних протитанкових боєприпасів: гвинтівкових гранат, гарматних снарядів, ракет, ручних гранат і мін. Такі боєприпаси перебували на озброєнні всіх армій, які брали участь у бойових діях. Головна перевага кумулятивного заряду полягає в тому, що його ефективність не залежить від швидкості та маси снаряда. Снаряд має однакову бронепробивну здатність і на дистанції 50 і на дистанції 500 м. Немає жодної різниці, як кумулятивний заряд буде доставлений до мети: кинутий рукою або випущений з гармати. В обох випадкахзаряди однакових розмірів і форми нададуть однаковий ефект на ціль. Кумулятивний боєнріпас відносно легкий та дешевий у виробництві. У момент удару об мету спрацьовує донний детонатор, який підриває заряд. Металева вистилка вирви розплавляється, перетворюючись на розпечений суцільний шматок, що зі швидкістю близько 10000 м/с ударяє об броню. Усередині розпечений шматок містить фрагменти снаряда та броні. Розпечені частинки металу та гази викликали пожежу, а також вражали все на своєму шляху. Зовнішній діаметр отвору був великий, але різко звужувавсядалі ставав тонким. Крім броні, кумулятивний снаряд міг пробити будь-яку тверду поверхню: бетонну, цегляну, дерев'яну і навіть стінку з мішків з піском.
Кумулятивні снаряди з хвостовим стабілізатором були більш ефективними, ніж снаряди, що стабілізуються в польоті обертанням. Швидке обертання снаряда призводило до того, що кумулятивний струмінь розсіювався, і втрачалося до 75% енергії кумулятивного заряду. Тому кумулятивні ракети та гвинтівкові гранати були більш ефективними, ніж гарматні снаряди. Надійним захистом від кумулятивних боєприпасів були тонкі дротяні або листові екрани, розташовані на деякій відстані від броні. Ці екрани призводили до передчасного спрацьовування детонатора, в результаті плазмовий струмінь просто не досягав броні або ледь зачіпав її.
Протитанкові гармати
Протитанкові гармати були одними з найпоширеніших протитанкових засобів. На початку війни більшість протитанкових гармат мали калібр 37 мм. Для свого часу ці гармати мали достатні характеристики. Однак у другій половині 30-х років почався стрімкий розвиток танків, тому незабаром з'явилися танки, невразливі для старих гармат. Гармати мали двоколісний лафет і буксирувалися легким тягачом. Більшість армій мали моторизовану протитанкову артилерію, що дозволяло швидко виводити гармати на бойові позиції. Розрахунок міг за потреби ці гармати перекотити на невелику відстань і вручну. Зазвичай гармати мали щиток та розсувні станини. Горизонтальне наведення відбувалося досить швидко. 1939 року дрібнокаліберні гармати почали старіти, а до 1941 року вже остаточно застаріли. Іноді ці гармати залишалися на озброєнні до кінця Другої світової війни, але на другоряднихролях . Гармати крім бронебійного, мали й фугасні боєприпаси, що дозволяло їм вести вогонь живою силою противника. Використання вдосконалених типів боєприпасів іноді дозволяли продовжити термін служби цих гармат. Однак товщина броні танків продовжувала збільшуватися і доля цих артсистем була вирішена наперед.
Роботи зі створення протитанкових гармат більшого калібру більшість країн почало ще до початку війни, але закінчити їх до початку бойових дій встигли далеко не всі. Калібр середніх протитанкових гармат коливався від 45 до 57 мм. Невдовзі ці гармати почали замінювати легкі 37-мм гармати. Втім, більший калібр ще не завжди означав більшу ефективність гармати. Японські та італійські 47-мм протитанкові гармати мали дуже посередні бойові якості і за своїми можливостями швидше відповідали 37-мм гарматам інших армій. Хоча ці гармати досить швидко застаріли, вони залишалися на озброєнні піхотних частин. Нестача ефективних протитанкових гармат була в деяких арміях настільки гостра, що доводилося використовувати всі доступні гармати, включаючи трофейні зразки та легкі гармати протитанкових. Тим часом на озброєння почали надходити важчі протитанкові гармати, які мали калібр близько 75 мм. Зазвичай, ці гармати використовувалися на рівні дивізії, але іноді вони перебували на озброєнні батальйонів.
Німецька 75-мм протитанкова зброя PaK 40
Можливості протитанкових гармат мали свої межі. Навіть найлегші з них мали значну масу, тому їх могли перекочувати лише на невелику відстань і не швидко. 37-мм гармати мали низький силует, що дозволяло їх вдало маскувати практично на будь-якій місцевості. У міру зростання калібру, росли та габарити гармати. Як результат - їх стало доситьнепросто маскувати, що негативно позначилося на живучості гармат. Для захисту їх доводилося обкопувати, що потребувало часу. Найпотужніші протитанкові гармати, на зразок німецької 88-мм гармати або радянської 100-мм гармати, що з'явилися до кінця війни, були дуже великими, з значними розмірами і масою. Протитанкові гармати мали ту перевагу, що при їх створенні використовувалися відпрацьовані технології, гармати відрізнялися високою надійністю та прицільністю вогню, особливо на великих дистанціях.Протитанкові гармати у складі піхотних частин обслуговувалися розрахунками з навчених піхотинців, а не артилеристами. Зазвичай у складі кожного піхотного батальйону був взвод винищувачів танків, що налічував від трьох до шести 37 мм гармат. У складі піхотного полку або бригади була рота з 6-12 гарматами. Пізніше протитанкову артилерію вивели зі складу батальйону, оскільки піхотні частини були насичені іншими видами протитанкових озброєнь. У деяких арміях зберегли 37 мм протитанкові гармати, залишивши за ними роль підтримки піхоти. На рівні полку чи бригади роти винищувачів танків отримали гармати більшого калібру.
