Базування — надання заготівлі або виробу необхідного положення щодо обраної системи координат.
База - поверхня або поєднання поверхонь, що виконує ту ж функцію, вісь, точка, що належить заготівлі або виробу і використовується для базування.
Проектна база — база, вибрана під час проектування виробу, технологічного процесу виготовлення чи ремонту цього виробу.
Дійсна база - база, що фактично використовується в конструкції, при виготовленні, експлуатації або ремонті виробу.
Схема базування - Схема розташування опорних точок на базах заготівлі або виробу. При цьому всі опорні точки на схемі базування зображують умовними знаками та нумерують порядковими номерами, починаючи з бази, на якій розміщується найбільше опорних точок. На рис. 1 показано умовне зображення опорних точок, але в рис. 2 - схема базування призматичної деталі.
Зміна баз - навмисна або випадкова заміна одних баз іншими зі збереженням їх приналежності до конструкторських, технологічних або вимірювальних баз.
Похибка базування - відхилення фактично досягнутого положення заготовки або виробу під час базування від необхідного.
Закріплення - додаток сил і пар сил до заготівлі або виробу для забезпечення сталості їх положення, досягнутого при. базування.
Установка - процес базування та закріплення заготовки або виробу.
Похибка установки — відхилення фактично досягнутого положення заготовки або виробу під час встановлення від необхідного.
Види баз за призначенням.
Конструкторська база - база, що використовується для визначення положення деталі або складальної одиниці у виробі. Під складальноюодиницею розуміють виріб, складові якого підлягають з'єднанню між собою на підприємстві-виробнику за допомогою складальних операцій.
Допоміжна база - конструкторська база, що належить даній деталі або складальній одиниці і використовується для визначення положення виробу, що приєднується до них.
Технологічна база — база, що використовується визначення положення заготовки чи вироби у процесі виготовлення чи ремонту.
Вимірювальна база - база, що використовується для визначення відносного положення заготівлі або виробу та засоби вимірювання.
Види баз за ступенями свободи, що позбавляються.
Установча база - база, що позбавляє заготівлю або виріб трьох ступенів свободи - переміщення вздовж однієї координатної осі та поворот навколо двох осей.
Напрямна база - база, що позбавляє заготівлю або виріб двох ступенів свободи - переміщення вздовж однієї координатної осі та повороту навколо іншої осі.
Опорна база - база, що позбавляє заготівлю або виріб одного ступеня свободи - переміщення вздовж однієї координатної осі або поворот навколо осі.
Базування деталей, що обробляються. З механіки відомо, що кожне абсолютно тверде тіло в просторі має шість ступенів свободи, тобто воно може переміщатися у трьох взаємно перепендикулярних напрямках по осях х, у і г і повертатися навколо цих осей. Щоб закріпити тверде тіло у просторі у певному положенні, треба позбавити його цих шести ступенів свободи.

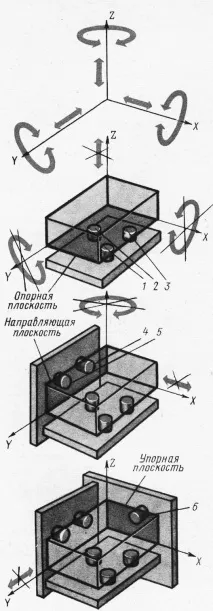

При встановленні заготовки на верстаті необхідно забезпечити цілком певне положення щодо ріжучого інструменту, так як від цього значною мірою залежить точність обробленої деталі. На рис. 98 показана схема установки на шість точок заготівлі, що має формупаралелепіпеда. Нижньою настановною базою заготівлю встановлюють на три точки (штифта) 1, 2 і 3. Заготівля при цьому втратила три ступені свободи, а саме: повороту навколо осей х і у і переміщення вздовж осі м. Притиснувши заготовку до двох напрямних точок (штифтів) 4 і 5, ми позбавляємо її ще двох ступенів свободи - повороту навколо осі г і переміщення вздовж осі х. Щоб позбавити
заготовку останньої, шостої, ступеня свободи - переміщення вздовж осі v, - досить опорну площину притиснути до штифта 6. Таким чином, для отримання цілком певної установки заготовки в пристосуванні необхідно і достатньо мати шість опорних точок, з яких три знаходяться в площині, дві - У напрямній і одна - в опорній. Це правило в технології машинобудування зветься «правила шести точок».
Однак не завжди потрібно забезпечити цілком певний стан заготівлі. Наприклад, при фрезеруванні паза в бруску, закріпленому в лещатах, його, як правило, встановлюють на дві підкладки, що замінюють три точки в опорній площині, і притискають до нерухомої губки лещат, що замінює дві точки в напрямній площині. Шоста точка в наполегливій площині відсутня, тому що в даному випадку не потрібно забезпечити цілком певне положення наполегливої площини бруска.
При базуванні циліндричної деталі на призмі вона позбавляється чотирьох ступенів свободи чотирма нерухомими одноточковими опорами 1,2, 3 і 4. Двох ступенів свободи, що залишилися, — переміщення деталі вздовж осі у (вздовж призми) і обертання деталі навколо осі — вона позбавляється з допомогою одноточкових опор. Для цього необхідно в точці 5 поставити наголос, а в точці 6 - шпонку.
В цьому випадку неточність розмірів по діаметру ступенів валу, отримана після їх токарноїобробки, змінюватиме положення осі валу по висоті. Тому при встановленні ступінчастих валів слід застосовувати одну призму, нерухому по висоті, а іншу - регульовану.
Іноді при фрезеруванні заготовки встановлюють на магнітному столі, закріпленому на столі фрезерного верстата, лише по трьох опорних точках. Для фіксації положення заготовок, що мають точні отвори та площини (шатуни, блоки циліндрів, корпусні деталі і т. д.), замість базування по опорній, напрямній та завзятій площинах застосовують базування по площині та двох отворів, перпендикулярним до неї, і по площині паралельному їй отвору.
