Прохідні світлофори
Прохідними світлофорами на ділянках, обладнаних автоблокуванням, подаються сигнали:
а)один зелений вогонь- "Дозволяється рух із встановленою швидкістю; попереду вільні дві або більше блок-ділянки" (рис. 23);

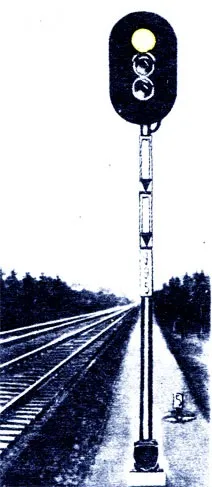

б)один жовтий вогонь- "Дозволяється рух охоче зупинитися; наступний світлофор закритий" (рис. 24);

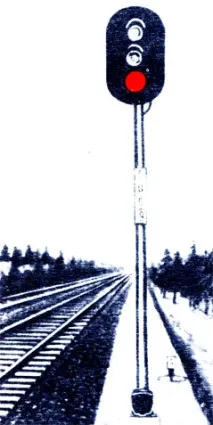

в)один червоний вогонь- "Стій! Забороняється проїжджати сигнал" (рис. 25).
На ділянках, обладнаних автоблокуванням з чотиризначною сигналізацією, прохідними, вхідними, маршрутними головним шляхом та вихідними світлофорами подаються сигнали:
а)один зелений вогонь- попереду вільні три або більше блок-дільниці;
б)один жовтий і один зелений вогні(рис. 26) - попереду вільні дві блок-ділянки;
в)один жовтий вогонь- попереду вільна одна блок-дільниця;
г)один червоний вогонь- "Стій! Забороняється проїжджати сигнал".
На ділянках, обладнаних автоблокуванням з тризначною або чотиризначною сигналізацією, на прохідних світлофорах, розташованих перед вхідними світлофорами (передвхідних), застосовуються, крім того, сигнали:

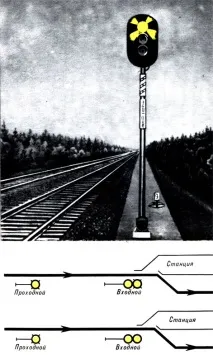

а)один жовтий миготливий вогонь-"Дозволяється рух із встановленою швидкістю; вхідний світлофор відкритий і вимагає проходження його зі зменшеною швидкістю; поїзд приймається на брковий шлях станції" (рис. 27);
б)один зелений миготливий вогонь- "Дозволяється рух із встановленою швидкістю; вхідний світлофор відкритий і вимагає проходження його зі швидкістю не більше 80 км на годину; поїзд приймається на бічний шлях станції" (рис. 28).
Прируху по стрілочних перекладах, що допускає прямування на бічний шлях станції зі швидкістю до 120 км на годину, на передвхідному світлофорі також подається сигнал один зелений миготливий вогонь.
На щоглі передвхідного світлофора встановлюється табличка для сповіщення з відбивачами на ній (рис. 27 і 28).
Прохідними світлофорами на ділянках, обладнаних напівавтоматичним блокуванням, подаються сигнали:

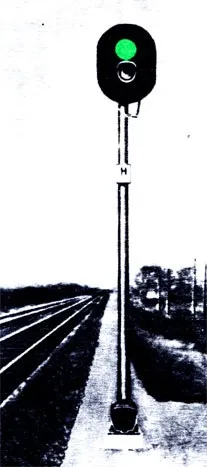

а)один зелений вогонь- "Дозволяється рух із встановленою швидкістю; перегін до наступної станції (колійного посту) вільний" (рис. 29);

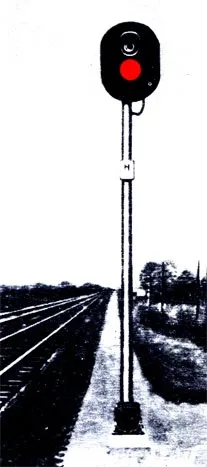

б)один червоний вогонь- "Стій! Забороняється проїжджати сигнал" (рис. 30).
На ділянках, обладнаних автоблокуванням з тризначною сигналізацією, на світлофорі (вхідному, маршрутному, вихідному або прохідному), що захищає на головному шляху блок- ділянку довжиною менш необхідного гальмівного шляху, встановлюється світловий покажчик білого кольору у вигляді двох стріл (див. рис. 24). , а на запобіжному до нього світлофорі - такий самий покажчик у вигляді однієї стріли (див. рис. 23, а).
