Реставрація Комета 25 АС-225
Всім привіт! Після переїзду в нову квартирку встала проблемка з відсутністю фронтального звуку для комп'ютера, навушники набридли, і я вирішив забрати у батьків давно порошені радянські колонки Комета 25АС-225 (опис ). Стан був у них відносно непоганий. Корпуси цілі, але злегка покоцані, та й сіра фарба якої вони були вкриті вже пішла темними плямами, грилі були відламані, на світлих дифузорах динаміків видно розлучення від брудної води.
Власне ось тильна сторона гриля, з 6 кріплень зламані 4, на іншому всього одна нога була зламана:
Ноги відразу "чинимо" суперклеєм із содою :)
Бачимо, що фільтри не мають жодної плати, прикручені за контакти просто так до ДСП :- D, та й самі фільтри сумнівні))) на кожен по 2 конденсатори 1мкФ, 1 резистор на 5,1Ом (5Вт) і одна котушка 0,25мГн Викручуємо все, всі соплі обрізаємо, бум перепаювати на ПВС 2х2, 5кв. Витягуємо динаміки і акуратно очищаємо від пилу бруду та іншої парфумерії:
Далі приступаємо до корпусів, погуглив трохи, натикався на переробки подібних колонок, де хлопці казали, що для НЧ ланки, а воно тут 25ГДН-3-4, обмаль корпусу, я вирішив не тільки промазати всі шви, але і обклеїти внутрішній об'єм ватином для віртуального збільшення обсягу:
Зовні корпуси, слава богу, були рівні, сіра «обивка», що була зовні, трималася добре, тому я вирішив освіжити їм вигляд, обтягнувши вінілом під чорне дерево.
Забув згадати, що до колонок тягнувся нероздільний акустичний кабель, заходив через низ, я позбавився цієї проблеми і вставив клемник у задню стінку. Ставимо гумові ніжки на місце:
Далі приймаємося за грилі та їхні ґрати, місцями вонипідлізли і підіржавіли. Я скористався перетворювачем іржі для виявлення проблемних місць, на фото видно, що там, де була іржа, з'явився білий наліт. Шкуримо всю цю справу ретельно, промиваємо, знежирюємо та йдемо фарбувати. Для фарбування використав чорний мат у 2 шари, а потім на фініш захисний лак з балончика:
На грилях під ґратами були кільця-окантовки для динаміків, золотистого кольору, від часу вони теж облупилися. Я вирішив також зняти стару фарбу з них і задути золотим кольором:
Далі фарбуємо самі грилі, на фото зліва фарбований, праворуч на черзі:
Продовжуємо, після того як кільця підсохли, кріпимо їх назад, щоб надійніше використовуємо той же суперклей:
Далі приступаємо до динаміків, попередньо все перевірив, усі працюють, спочатку вони мали похмурий колір жовто-коричневого паперу з розлученнями. Я вирішив їх пофарбувати також у чорний колір, але звичайною фарбою краще не робити, щоб не змінити характеристики динаміків, я використовував чорнило від спиртового маркера. Ось ВЧ після фарбування:
А ось НЧ після фарбування:
Щоб витримати стиль, на НЧ потрібно було пофарбувати пилозахисні ковпаки у золото. Дунув трохи балоном — ковпачок золотий:
Збираємо все, що наробили, у купку :)
І пхаємо в корпуси, посадивши все на герметик:

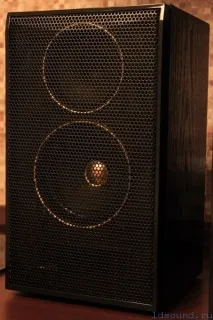

Ось так виглядає одна колоночка:
Ось так, пара, ліва обличчям, друга попою, внизу можна розгледіти клемник:
:) Роздрукував наклейку на кшталт оригінальної, всі дані переніс, логотип відновив у фотошопі, все вийшло добре))
Та й фінальний кадр:
Зовні колонки вийшли як з магазину, а за звуком можу сказати, що грають вони дуже потужно і голосно, качаю ресивером — ямаха 459, але, на жаль, фільтри та динамік ВЧ дають про себе знати, верхи невиразні. Зи, забув додати, що у фільтрі змінював резистори, тому що вже відрізнялися від номіналу, але як показало прослуховування, треба вити нові фільтри і міняти ВЧ головки, а так низ непоганий, середина хороша. :) Скажімо так, колонки звучать десь на 1000 руб. )) Мені для нічного прослуховування цілком придатні))
Автор роботи: DaShiftman
Щодо сумнівних фільтрів ти загнув))))! Нормальні фільтри. До речі часто через паяння здається, що ВЧ не працюють зовсім.)) Хоча ВЧ дійсно замало. А що ви хочете? Ці колонки працювали з касетним магнітофоном і свої 15000 Гц верхи відпрацьовували чесно! А ви впевнені, що чуєте вище? Хоча магнітофон 15000 врятлі видавав. 12500 приблизно. Втім це все одно, що від велосипеда вимагати розгону до 100км. за 10 с. Колонки ці дуже непогані, просто були призначені для своїх потреб. Такі ж після доопрацювання, щоправда, трохи інший, без заміни ВЧ. Працюють на ура. І звук неймовірний. Решітки і грилі на звалище якщо вам звук важливіший за шик. Усередині стіни обклеїти синтипоном, зробити підсилювальні бруски корпусу, шви пройти герметиком, їм же всі діри від грилів залити. І запевняю вас, цілком потягнуть як бюджетні монітори. Звуку цих колонок не впізнаєте.
Дуже добре вийшло, візуально просто клас, по звуку думаю теж непогано. Молодець.
Підкажіть, що можна зробити з фільтром? Думаю збільшити номінал ємностей до 1,5 мКф. Схему фільтра залишити такою самою?
У разі збільшення ємностей з'явиться пік на частоті розділу. АЧХ не бачив, може, і на користь піде, але сумніваюся.
Нічого з фільтром робити нетреба. Головна проблема - сама ВЧ головка, у неї дуже виражена спрямованість і будь-яке відхилення від осі добре чутно. Варіантів два: міняти на щось інше, тут або готова схема, або мікрофон з вимірами, або сидіти чітко на осі ВЧ, що для колонок у монітора цілком варіант.
Доброго часу! Лежала така сама стара колонка на горищі, вирішив прилаштувати її на центральний канал до ресивера Onkyo TX-Nr 676E. Перепаяв дроти, зробила герметизацію корпусу рідкою гумою, врізав кінцевий термінал !!) підключив і заплакав)))… Підкажіть будь ласка, через що може бути деренчання низькочастотного динаміка? так само і гучності не вистачає. P.S резистор на 5,1 Ом (5Вт)- весь скукожений))-не знайшов ще радіодеталей
