Завдання 5. Суцільні фундаменти. Основні конструктивні рішення. Сполучення колон із суцільними фундаментами.

Суцільні

Суцільні фундаменти, іноді звані плитними, влаштовують під усім будинком як залізобетонних плит під стіни чи сітку колон (рис.1). Фундаментні плити розрізаються в плані лише осадовими швами, але в межах кожного виділеного відсіку вони забезпечують жорсткість будівлі та спільну роботу фундаменту та надземної частини споруди. Суцільні фундаменти сприяють зменшенню нерівномірності осідання споруди.

Суцільні

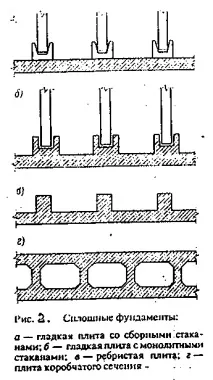

Суцільні фундаменти виконуються, як правило, із монолітного залізобетону. За конструктивними рішеннями суцільні фундаменти поділяють на плитні та коробчасті. Плитні фундаменти, у свою чергу, можуть бути гладкими (безбалочними) та ребристими (рис.2).

Товщину плити, що працює на вигин у двох взаємно перпендикулярних напрямках, визначають розрахунком на моментні навантаження і виходячи з розрахунку продавлювання в місцях спирання колон.

Опирання колон на гладкі та коробчасті плити здійснюється через збірні та монолітні склянки, ребристі плити з'єднуються з колонами за допомогою монолітних.склянок чи випусків арматури.
