Супрал 0, 9м

Прийом супутникового телебачення за допомогою мотопідвісу на антену Супрал 0,9м.

Встановлення та налаштування антени Супрал 0,9м. на мотопідвісі GI 120

Автор не претендує на абсолютну коректність своїх рекомендацій. Для цього краще звернутись до вичерпної інструкції з форуму Альяно. Але, виходячи з описаної нижче послідовності процесів, установка і налаштування двигуна, включаючи сканування всіх доступних супутників, без будь-якої подальшої коригування, зайняла близько години часу. Досить докладно принцип налаштування мотопідвісу описаний тут і тут

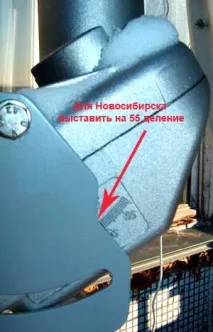

Зазначимо лише основні моменти установки антени стосовно географічного розташування Новосибірська. Оскільки вершинним (розташованому найближче до географічної широти Новосибірська) супутником у нас буде Ямал 201, то й спочатку антену налаштовуватимемо на нього. Для цього двигун попередньо регулюється. Тобто встановлюється кут нахилу відповідно до географічної широти. У нашому випадку – 55,0°

налаштування
Відповідно до георафічної довготи Новосибірська, 83,1° для супутника Ямал 201 необхідно довернути хобот мотопідвісу на пораховане раннє значення (подробиці тут і тут). У цьому випадку, для двигуна GI 120 6 поділів праворуч. Зробити це можна, підключивши мотопідвіс до ресивера або DVB плати та вибравши режим моторизованого керування антеною. (Ці, попередні налаштування, виробляються до встановлення мотопідвісу на трубу)
Ямал

Потім мотопідвіс, відповідно до наведених нижче рекомендацій, кріпиться на попередньо встановлену строго по схилу трубу.

мотопідвісу
Антенна кріпиться на хобот мотопідвісу в строго визначеному положенні (див. рис.). По кутку місця антена виставляється приналаштування на супутник Ямал 201. Хомути кріплення двигуна до труби остаточно затягувати не треба до остаточного налаштування антени на Ямал 201.
антени

Підключивши ресивер або DVB карту, повертаємо антену на південь і шукаємо Ямал 201 (найсильніший транспордер: частота -11671, швидкість потоку - 14600, вертикальна поляризація) шляхом довороту антени по азимуту і куту місця. Тобто все, як за настроювання стаціонарної антени. Добившись максимального рівня сигналу, всі болти кріплення остаточно затягуємо і вибравши в приймачі в параметрах налаштування антени пункт "Моторизований DiSqC1.2" (для ресивера Topfield), або аналогічний в інших приймачах, запам'ятовуємо позицію і приступаємо до пошуку інших супутників за допомогою команд пульта ресивера. Тобто в даному випадку, на вулиці, на Ямал 201 антену налаштовуємо звичайним способом, як і стаціонарну, шляхом механічного повороту мотопідвісу із закріпленою на ньому антеною на трубі і такого ж стандартного підстроювання антени по кутку місця. Всі інші налаштування та пошук супутників виконуються безпосередньо з меню керування мотопідвісом ресівера або DVB картки.

Нижче наводиться перелік каналів, прийом яких можливий у Новосибірську на антену Супрал 0,9м. за допомогою мотопідвісу GI 201. Найсильніші транспордери, параметри яких слід вводити при пошуку супутників відмічені червоним кольором
