Установка сигналізації Лада Пріора 2, Точки підключення - Шерхан
- Система тривожної сигналізації Scher-Khan Logicar 4; - обхідник іммобілайзера Scher-Khan BP-2 (використовується для автозапуску, якщо активовано штатну систему охорони).
Усі точки підключення можна знайти на монтажному блоці, у джгуті дверей водія, за щитком приладів та в центральній консолі.
По шині CAN: - датчики відкриття дверей; - датчик тахометра; - датчик педалі гальма; - датчик стоянкового гальма; - положення «Паркінг» для АКПП;
По шині Lin-Bus: - управління ЦЗ при вимкненому та включеному запалюванні; - управління відмиканням багажника при вимкненому запаленні; - включення/відключення штатної охорони при постановці та знятті системи Scher-Khan з охорони (якщо штатна охорона активована); - режим "SLAVE"; - режим Комфорт (закриття скла при постановці на охорону, якщо активована штатна охорона).
Підключення до шини CAN Лада Пріора
Для підключення потрібно розрізати синій/білий провід джгута водійських дверей і «в розрив» підключити сірий і сірий/чорний дроти (НЗ контакти) вбудованого реле додаткового каналу №6 роз'єму CN3 системи Scher-Khan Logicar 4 і з боку автомобіля до розриву приєднати чорний провід роз'єму CN13 системи Scher-Khan Logicar 4 (див. рис. 5). Обов'язково встановити функцію 3-7 значення 2.
Підключення центрального замку
Управління центральним замком по шині Lin-Bus можливе лише на комплектаціях із центральним замком з дистанційним керуванням та майстер замком у двері водія. Підключення до шини Lin-Bus описано в пункті 1. Обов'язково встановити функцію 3-7 значення 2.
Якщо в Лада Пріора не активовано штатний радіо-ключ, то буде керуватися відкриттям і закриттям ЦЗ без включення/вимкнення штатної охорони, при цьому необхідно встановити функцію 3-8 у значення 1. Також в цьому положенні не буде працювати режим підняття скла при закритті ЦЗ (постановкою на охорону брелоком сигналізації).
Якщо в Лада Пріора активовано штатний радіо-ключ і штатна охорона, то необхідно встановити функцію 3-8 значення 2. У цьому випадку буде здійснюватися управління ЦЗ з включенням/вимиканням штатної системи охорони автомобіля. У цьому варіанті можливий режим підняття скла при постановці в охорону, для цього необхідно встановити функцію 2-3 значення 3. Відповідно, якщо штатний радіо-ключ активований, то можливий режим SLAVE - управління охороною від штатного брелока, для включення Slave встановити функцію 1 -17 значення 2 і 3-3 значення 2. Також при реалізації автозапуску знадобиться застосування обхідника іммобілайзера Scher-Khan BP-2.
Таким чином, функція 3-8=1 реалізує відкриття/закриття ЦЗ, імітуючи салонну кнопку, а функцію 3-8=2 реалізує включення/вимкнення штатної охорони з одночасним закриттям/відкриттям ЦЗ, імітуючи керування від штатного радіо-ключа.
Для підключення датчика багажника потрібно сірий/чорний провід роз'єму CN5 системи Scher-Khan Logicar 4 підключити до жовтого дроту контакту 14 сірого 20-контактного роз'єму XP3 блоку електропакета (див. рис. 8) або в джгуті порогу водія.
Для підключення датчика запалювання зелений провід роз'єму CN5 системи Scher-Khan Logicar 4 потрібно підключити до проводу «+ запалювання», що не зникає при стартері, наприклад, можна підключити до синього/чорного проводу замку запалювання (див. рис. 9).
Для підключенняавтозапуску необхідно:
- червоний/чорний провід роз'єму CN1 системи Scher-Khan Logicar 4 через запобіжник 40 А підключити до коричневого дроту роз'єму замку запалювання (+12В);
- зелений провід роз'єму CN1 системи Scher-Khan Logicar 4 підключити до синього/чорного дроту роз'єму замку запалення («+запалювання»);
- жовтий провід роз'єму CN1 системи Scher-Khan Logicar 4 підключити до червоного проводу роз'єму замку запалювання (стартер) (див. загальну схему і рис. 9).
Якщо на автомобілі активована штатна система охорони, потрібно встановити обхідник іммобілайзера. Як обхідник іммобілайзера використовується Scher-Khan BP-2.
Червоний провід (+ живлення) роз'єму CN1 обхідника підключити до +12В. Чорний провід (маса) роз'єму CN1 обхідника підключити до білого дроту роз'єму CN5 додатковий канал №1 системи Scher-Khan Logicar 4.
Зовнішню антену слід підключити до роз'єму CN2 обхідника та жорстко закріпити на замку запалювання (за допомогою липкої стрічки, термоклею тощо). Усередину блоку обхідника Scher-Khan BP-2 помістити ключ запалення, після чого потай встановити в салоні Лада Пріора. Встановити функції 2-8 і 2-15 значення 4.
Встановлення датчика капота та сирени
Для підключення сирени необхідно провести в моторний відсік коричневий провід роз'єму CN3 системи Scher-Khan Logicar 4 і з'єднати його з червоним проводом сирени. Чорний дріт сирени якісно з'єднати з «масою» автомобіля. Сирену розташовувати рупором униз чи убік. Можливе місце встановлення сирени вказано на рис. 11
Датчик температури входить до комплекту постачання. Для підключення необхідно з'єднати роз'єм датчика з роз'ємом CN7 системи Scher-Khan Logicar 4.
Кабель датчика ударувстановити у роз'єм CN10 системи Scher-Khan Logicar 4. Датчик повинен бути жорстко закріплений. Можливе місце встановлення над монтажним блоком запобіжників салону. При необхідності здійснити його регулювання.
Кабель антенного модуля встановити в роз'єм CN6 системи Scher-Khan Logicar 4. Антенний блок може бути встановлений у верхньому куті лобового скла. Відстань від антени до найближчої металевої поверхні має бути не менше ніж 50 мм. Рекомендується близька вертикальна орієнтація антенного блоку, при цьому забезпечується максимальна дальність зв'язку в усіх напрямках навколо автомобіля.
На Лада Пріора обладнаних штатним електричним підігрівом лобового скла розміщення антени на склі не бажане через можливість втрати якості зв'язку. В даному випадку, як варіант, можливе розміщення антенного модуля за козирком панелі приладів.
Кабель кнопки VALET і СІД встановити в роз'єм CN8 системи Scher-Khan Logicar 4. Під час встановлення керуйтеся інструкцією з установки. Можливе місце встановлення у лівому нижньому куті лобового скла або на панелі приладів.
Центральний процесорний блок слід потай встановити в салоні автомобіля. Можливе місце встановлення центрального блоку за монтажним блоком.

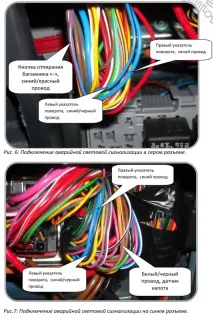

Відмикання багажника при вимкненому запаленні здійснюється командою по шині Lin (за встановленої функції 3-8=2). Для реалізації відмикання багажника при включеному запалюванні потрібний білий провід дод. каналу №7 роз'єму CN13 системи Scher-Khan Logicar 4 підключити до синього/червоного дроту сірого роз'єму зліва над монтажним блоком (див. рис. 6) (кнопка відмикання багажника, мінус).
Після встановлення та підключення системи тривожної сигналізації Scher-Khan Logicar 4 необхідно зробити необхідні налаштування функцій.
Функцію 3-7 встановити значення 2 (при підключенні до Lin-Bus); Функції 2-8 і 2-15 встановити значення 4 (вихід додаткового каналу №1 на обхідник при автозапуску); Функцію 1-17 встановити значення 2 (режим SLAVE); Функцію 3-3 встановити значення 2 (режим SLAVE); Функцію 3-9 встановити значення 1 для визначення установки гальма стоянки по ручнику або 3-9 значення 2 для визначення стоянкового гальма за положенням «Паркінг» на АКПП. Функцію 3-8 встановити значення 1 для управління ЦЗ по салонній кнопці; Функцію 3-8 встановити значення 2 для управління включ/вимкненням штатної охорони та ЦЗ; Функцію 2-3 встановити значення 3 для реалізації «Комфорт» (тільки якщо 3-8=2).
При необхідності зміни значень функцій на опціонні слідуйте алгоритму, наведеному в посібнику з експлуатації або в посібнику з встановлення.
Обов'язково провести навчання тахометричному сигналу на оборотах холостого ходу.
