Відповіді на екзаменаційні питання з дисципліни Дослідження та проектування залізниць (Основи

Інтуїтивно зрозуміло, що кількість води, яка притікає до водопропускної споруди, за інших рівних умов буде тим більшою, чим більша територія, з якої відбувається її стікання. Частина земної поверхні, з якої відбувається стікання води до водопропускної споруди, називаєтьсяводозбором,абобасейном.Щоб визначити площу водозбору, необхідно встановити його межі, які виявляють на карті або плані. Виявлення меж водозбору починають із побудови на карті (рис. 7.4)головноговододілу АБ,який є верхньою межею водозбору. Далі водороздільні точкиаі б зпрофілю (рис. 7.4,а) переносять на карту (рис. 7.4,б).Горизонтальна проекція відрізкаабтраси1—1називаєтьсязамикаючим створомводозбору.Це нижня межа водозбору. Потім будуютьбокові вододілиаАі6Б.Побудова бічного вододілуаАна плані починають з точкиау напрямку головного вододілу. З цієї точки проводять найкоротшу пряму до перетину з найближчою горизонталлю (горизонталь з позначкою70)в точці ах. З точкиахпроводять найкоротшу пряму до перетину з наступною горизонталлю (з позначкою80)у точці а2 і т. д. до точки а7. З точки а проводиться пряма у вершинуАголовного вододілу. Ламанаa—at— а2—а3 —а4—а ь — а в —ai-Аєлівим бічним вододілом, або лівою межею водозбору. Аналогічно будується правий бічний вододіл, або правий кордон водозбору,б-бх-б%-б3-б4-б5 - бв - б7 —Б.Частина земної поверхні, обмежена замикаючим створом, головним і бічними вододілами, і є водозбіром водопропускної споруди1—/.

Основними елементами водозбору єголовнийводотіксСі правий і лівийсхили,розташовані по обидва боки від головного лога. Розглянутий водозбір за кількістю схилів називається двосхилим на відміну від односхилих, що мають тільки один схил (рис. 7.5).

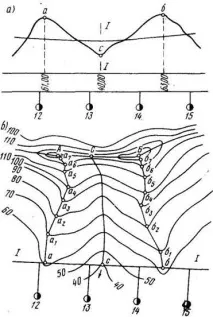

Мал. 7.4. Побудова меж водозбору:

а- на профілі; б - на плані;АБ- головний вододіл;аА, 6Б- бічні вододіли; аб - замикаючий стулок;

I-I - план залізниці

Мал. 7.5. Односхилий водозбір

Середня довжина безруслових схилів водозбору, км,

де до - поправочний коефіцієнт(к= 1,8 для двосхилих, к = 0,9 для односхилих водозборів).

40. Загальні поняття про стоку поверхневих вод. Фактори, що впливають на витрату води, що припливають до водопропускної споруди.

Стокомназивається переміщення води по земній поверхні під дією сили тяжіння. У процесі стоку відбувається зміна шару води - підйом та спад. Залежно від тривалості розрізняють два види підйому води:паводок— нерегулярний швидкий порівняно короткочасний підйом води (повінь зазвичай виникає від дощів);півводдя- регулярний тривалий підйом води (півводдя виникає від сніготанення). Відповідно до підйомів стоки називають: стік дощових паводків і стік весняної повені.

Прививченні стоку дощових паводків вводяться такі поняття та припущення.Дощ- процес випадання атмосферних опадів у вигляді води. Передбачається, що інтенсивність дощу, т. е. кількість опадів, що випадають в одиницю часу, постійна протягом усього періоду / д дощу, а початок і кінець дощу збігаються у всіх точках водозбору.Водовіддача- процес утворення шару води на водозборі внаслідок випадання дощу. Не вся вода, що випадає на територію водозбору під час дощу, бере участь у водовіддачі. Частина її втрачається - це втрати на інфільтрацію: вбирання в ґрунт, змочування рослинного покриву, заповнення западин мікрорельєфу.

НехайН— шар опадів, що випали під час дощу;hi— шар опадів, що ввібрався в ґрунт;hр- шар опадів, витрачений на змочування рослинності;hmp - шар опадів, витрачений на заповнення западин мікрорельєфу. Тоді шарh,званийшаром водовіддачі,дорівнюватиме шару опадів, що випали за вирахуванням втрат:

Початок водовіддачі настає після початку дощу в момент, коли інтенсивність дощу стає більшою за інтенсивність інфільтрації. Момент закінчення водовіддачі збігається із моментом закінчення дощу. Таким чином, період часу водовіддачіtBменший за період часу дощу на величину часу втрат опадів.

Для водопропускних споруд стік розглядається в замку, що замикає. Початок стоку в замикаючій створі збігається в часі з початком водовіддачі. Закінчення стоку в створі, що замикає, настає після припинення дощу внаслідок продовження стікання опадів, що накопичилися на схилах і в русловій системі водозбору. Отже, тривалість стокуtcбільша за тривалість водовіддачі на величину часу, за якестікає вода, що залишилася на водозборі після закінчення дощу:tna=tc-tB.Періоди тривалості дощу, водовіддачі та стоку можна зобразити графічно (рис. 7.6).

Мал. 7.6. Періоди дощу, водовіддачі та стоку

Схема прямокутного водозбору

Факторами, що впливають на процес стоку весняної повені, є інтенсивність сонячної радіації, температура повітря, випадання дощів, висота снігового покриву. Танення снігу може відбуватися в сонячну погоду за невеликої мінусової температури повітря або в похмуру погоду при плюсовій температурі. Збіг ясної погоди та плюсової температури повітря інтенсифікує стік весняної повені, випадання дощів стимулює сніготанення. Висота снігового покриву та дружність танення багато в чому визначають величину витрати стоку весняної повені.

Стік, якому відповідає більша витрата, називаєтьсяпереважним.

41.Основи методики розрахунку зливового стоку.

Вихідними даними для розрахунку стоку дощових паводків є характеристики дощу: тривалість т, хв, шар опадівН(τ), мм, та інтенсивність опадівi.ШарН(τ) є глибиною опадів, що випали під час дощу, і залежить від τ. Інтенсивність опадівi,мм/хв, визначається як відношенняi= Н(τ)/т.

Для розрахунку стоку використовуються відносні характеристики дощу: відносний шар опадів
