Занурення паль забивкою
При застосуванні віброзанурювачів В-104 та В-108 паля опускається на ґрунт і підйомний трос крана слабшає; тоді вібрації передаються стрілі. При цьому паля занурюється в ґрунт під дією власного зеса та ваги віброзанурювача. Під час роботи з віброзанурення паль бригадир зобов'язаний систематично перевіряти правильність положення палі і виробляти контрольні проміри, особливо в початковій стадії роботи. При контрольних промірах користуються схилом.
Віброзанурення шпунта за допомогою копро менш зручно, ніж кранами, внаслідок малої маневреності копро; Тільки застосування більш сучасної технології дозволяє з успіхом користуватися і копра, особливо універсальними.
На рис. 1 дана зразкова схема організації робіт з занурення шпунта віброзанурювачем ВПП-2 за допомогою універсального пальового копра. У цьому випадку підтягування шпунта до копру та укладання його для захоплення віброзанурювачем проводиться паловим тросом копра або допоміжним краном.
Робота з занурення палі при цьому аналогічна схемі забивання шпунта ударними молотами. Віброзанурювач, не з'єднаний з напрямними стрілами копра, піднімається у верхнє положення, потім пальовим тросом піднімають шпунтову палю і заводять її в замок раніше зануреної. Після цього віброзанурювач опускається на голову палі.
Двоє робітників, що знаходяться на бічних майданчиках копра, заводять клин в отвір палі, скріплюючи її з наголовником віброзанурювача, і знімають пальовий трос, після чого починається занурення палі в ґрунт. При роботі вищезазначеним способом для запобігання віяловим відхиленням і «завалам» стінок на копер або від копра рейки, якими пересувається копер, повинні бути укладені так, щоб вісь вилки наголовника підвішеного віброзанурювача приблизно збігалася з віссюстінки і вісь занурюваної палі, заведеної в замок сусідньої, раніше зануреної, була б строго прямовисною.

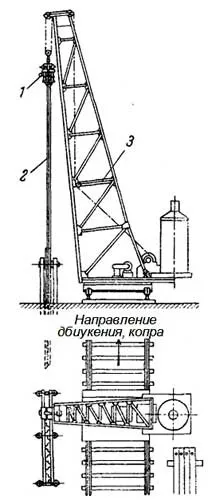

Мал. 1. Схема організації робіт із занурення шпунта 1 - віброзанурювач; 2 - шпунт; 3 - копер
Вібраційне занурення легких паль дерев'яних та залізобетонних (вагою до 2 т) проводиться в основному тим же обладнанням, що й шпунт; при цьому вантажопідйомність крана або копра повинна відповідати загальній вазі палі і віброзанурювача, висота підйому гака - довжині паль, що занурюються, разом з приєднаним до неї зіброзанурювачем.
Підготовка дерев'яних паль до віброзанурення полягає в обробці голови для закріплення в наголовнику віброзанурювача. Обробка полягає в тому, що верхній кінець палі відпилюється перпендикулярно її осі і стесується на два канати по довжині близько 0,5 м (рис. 2). У затесаній площині просвердлюється отвір діаметром 51 мм з відривом 350 мм від торця.
Роботи з віброзанурення протікають у такій послідовності: встановлюють кран або копер з віброзанурювачем на місце занурення палі. Потім її підтягують і з'єднують із наголовником віброзанурювача за допомогою шворня (болта).
Після цього піднімають віброзанурювач разом зі палею, і включивши електродвигун вібратора, занурюють палю до необхідної глибини. Потім звільняють наловник від палі і переставляють кран іл пер до місця занурення наступної палі
Мал. 2. Схема закладення голови дерев'яної палі під віброзанурювач
Віброзанурення брусчастого дерев'яного шпунта проводиться в основному тими самими прийомами і в тій же послідовності, що й дерев'яних паль. Дещо відрізняється лише занурення шпунта пакетами.
У цьому випадку успішно застосовуються віброзанурювачі ВПП-4А, ВПП-2, В-108, ВПГ-5,які легко переводять у горизонтальне положення. Процес робіт аналогічний зануренню металевого шпунта з тією різницею, що спосіб кріплення пакета з віброзанурювачем дещо інший і проводиться за допомогою спеціального наголовника.
Залізобетонні легкі палі скріплюються з віброзанурювачем за допомогою сталевого ковпака з отвором діаметром 52 мм для сполучного шворня.
