35 АС-016 - Орбіта
Виробник : МЗТБ «Янтар», м. Москва, з 1984 року 35 АС-216 "Орбіта"
Технічні характеристики:
3-х смугова підлогова АС з фазоінвертором Діапазон відтворюваних частот: 25 (-18 дБ) - 25000 Гц Нерівномірність АЧХ в діапазоні 100 - 8000 Гц: ±4 дБ Рівень характеристичної чутливості: 7>Характеристична чутливість: 0,356 Па/√Вт Рекомендована потужність підсилювача: 20 – 90 Вт Гармонічні спотворення при рівні 90 дБ на частотах: 250 – 1000 Гц: 2% 1000 – 20 1,5% 2000 – 6300 Гц: 1% Номінальний електричний опір: 4 Ом Мінімальне значення імпедансу: 3,5 Ом Гранова шумова потужність: 90 Вт Вага: 23, 5 кг Розмір (ВхШхГ): 670х370х272 мм
Опис:
Корпус АС виконаний у вигляді прямокутної нерозбірної скриньки з деревостружкової плити товщиною 16 мм. Лицьова панель з метою збільшення її жорсткості виготовлена з комбінації багатошарової фанери та деревостружкової плити, загальна товщина 22 мм. Весь корпус оброблений синтетичною плівкою темно-сірого кольору. У конструкції корпусу передбачені елементи, що збільшують його жорсткість та знижують амплітуди коливань стінок.
В акустичній системі 35АС-016 використаний набір головок, аналогічний набору, що застосовується в 35АС-012 "S-90") - 75ГДН-1-4, 20ГДС-1-8, 6ГДВ-6-16. Головки випускаються ПЗ «Радіотехніка», м. Рига. Головки, що входять до складу АС, обрамлені кожна декоративними чорненими накладками, виготовленими штампуванням з алюмінієвого листа, з чотирма отворами; кожна головка спереду захищена металевою сіткою перфорованої. Головка СЧ із внутрішньої сторони ізольована від загального обсягукорпуси спеціальним пластмасовим кожухом.

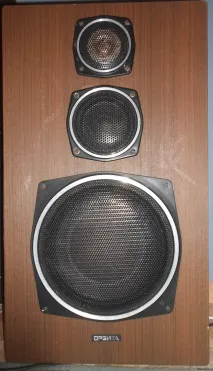

Головки НЧ, СЧ та ВЧ розташовані на лицьовій панелі вздовж вертикальної осі симетрії одна над іншою. На лицьовій панелі в нижній частині є два отвори, які є вихідними отворами фазоінвертора. Діаметр отвору 50 мм, довжина кожної труби фазоінвертора 180 мм, що забезпечує налаштування фазоінвертора частоту близько 30 Гц. На лицьовій панелі також укріплені: шильдик (у нижній частині панелі) з торговим найменуванням системи, а в кутах панелі – пластмасові втулки, що служать для кріплення декоративної рамки з тканиною.
Усередині корпусу, на спеціальному шасі, знаходяться електричні фільтри, що забезпечують електричний поділ смуг АС на низько-, середньо- та високочастотну. Принципова електрична схема фільтрів ідентична схемою фільтрів 35АС-012. Для поглинання енергії стоячих хвиль, що виникають у АС, усередині корпусу закріплений звукопоглинаючий матеріал.
На задній стінці корпусу 35 АС-016 розташовані ручки регуляторів рівня звукового тиску в середньо- та високочастотній смугах. У нижній частині задньої стінки знаходяться шильдик з назвою АС та основними технічними характеристиками, а також спеціальні клеми для підключення кабелю.
У комплект поставки входить декоративна рамка із звукопрозорою тканиною, яку, за бажанням споживача, можна закріпити на лицьовій панелі АС.
