Бюджетний обжим силових проводів

Як силовий провод обрав КГ-10. Постало питання — як обтискати без прес-кліщів товсті клеми. Усі варіанти, що я бачив мені не подобалися — хтось цвяхами у лещатах, хтось просто сплющує, хтось просто пропаює.

А я вирішив сплющити і пропаяти. Але за розумом :)

1. Робимо Т-подібний розріз ножівкою чи болгаркою

силових

2. Робимо невеликий спил на вугіллі, щоб краще затікав припій 3. Обтискаємо в лещатах. Але так, щоб максимально зберегти коло (тобто не просто розплющуємо).

силових

4. Пропаюємо газовим пальником. Тут треба гріти біля отвору, тому що наконечник прогресує дуже швидко. а КГ горить добре.

бюджетний

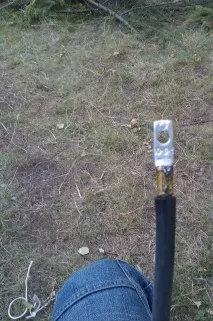

5. Далі стандартно - термоусадка, гофра, термоусадка.

Коментарі 36

купив прес ручний гідравлічний ПРГ-70 за 1500р, забув про такий гемор як у афтору! Дакс нуль обтискає практично до однорідної маси! 8 тонн кулі =)

Зверху наконечника свердлиш отвір, сам наконечник обмотуєш скловолоконною стрічкою разом з кабелем, залишається тільки верх наконечника з діркою, грієш пальником і в отвір суєш палицю з олова, воно протикатиме в жилу, спочатку жиром тула або каніфоллю. Головне небагато лити а то жила може глибоко облудиться і не згинатиметься, скло не дасть витикати олову.

накернив би і пояти не довелося б

Мій досвід показує, що паяння в автомобілі - це зло. Я за якісний обтиск.
