Електрокалориферна установка СФО-25 (Паспорт на електрокалорифер СФО-25)

сфо-25

Продаж ведеться через ЗАТ "Автомаш"

+7 (495) 306-52-17, 652-51-16

У зв'язку з постійним удосконаленням конструкції та технології виготовлення виробу можливі відхилення конструкції виробу від вимог паспорта, що не впливають на умови експлуатації.

1. ПРИЗНАЧЕННЯ ВИРОБУ

2. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ЗАТ "Автомаш"
Технічні характеристики електрокалориферної установки СФО-25Показник Значення
Напруга мережі живлення, В380 ±10%
Частота, Гц50
Кількість фаз3
Номінальна потужність установки СФО, кВт23,5
Кількість нагрівальних секцій (нагрівачів)2 (3+6 ТЕН)
Співвідношення потужності нагрівальних секцій1/3 + 2/3
Схема сполуки ТЕНзірка
Продуктивність осьового вентилятора, м3/год.2600
Габаритні розміри, мм
- Довжина810
- ширина565
- Висота865
Маса (нетто), кг, не більше38
Маса (брутто), кг, не більше55
Габаритні розміри упаковки, мм
- Довжина985
- ширина615
- Висота675
Середня різниця температур на вході та виході, °С40 - 50

Термін служби СФО становить щонайменше 5 років.

3. КОМПЛЕКТ ПОСТАЧАННЯ

Електрокалориферна установка СФО-25поставляється в зібраному вигляді (Потрібно встановити корпус СФО на підставку). Упаковка гофрокартон і дерев'яні обрешітки. У комплект постачаннявходить:

Комплект поставки СФО-25Найменування Кількість
Електрокалоріфер, шт.1
Ящик транспортувальний, шт.1
Паспорт, шт.1

Електрокалориферна установка СФО-25 - упаковка -

установка

4. ПРИСТРІЙ І ПРИНЦИП РОБОТИ

4.1. СФО є циліндричний корпус, всередині якого знаходяться трубчасті нагрівачі (ТЕН). Циліндричний корпус кріпиться на підставці та може мати декілька фіксованих кутів нахилу. Висновки ТЕНів розміщені на підставі усередині корпусу. Під час роботи повітряний потік від вентилятора, проходячи через СФО, огинає ТЕНи та нагрівається до певної температури. Висновки ТЕНів з'єднані групи (секції) і виведені відповідні магнітні пускачі. Магнітні пускачі включаються клавішними вимикачами SA1 (I) та SA2 (II).

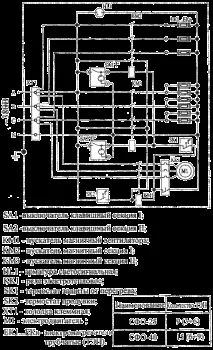

Електрокалориферна установка СФО - схема електрична принципова -

електрокалориферна

4.2. Схема керування електрокалориферної установки дозволяє включити її на 1/3, 2/3 та повну потужність. Електрична схема виконана з використанням магнітних пускачів, що дозволяють забезпечити ефективний термозахист та захист електродвигуна від навантаження. Термозахист забезпечується термостатом SK1, а захист електродвигуна вентилятора від навантаження електротепловим реле КК1. При спрацьовуванні будь-якого з цих елементів відбувається вимкнення магнітних пускачів і, відповідно, всього СФО. Зниження повітряного потоку на 40. 50% призводить до спрацьовування захисту за 2.3 хвилини.

Електрокалориферна установка СФО - панель управління -

установка

4.3. Для скидання теплової енергії при відключенні СФО у схемі встановлено термостат продування SK2,який підтримує включений стан вентилятора після вимкнення живлення вимикачами SA1, SA2 протягом часу до 6 хвилин.

5. РОЗМІЩЕННЯ І МОНТАЖ

5.2. Перед монтажем СФО слід перевірити його з метою виявлення та виправлення пошкоджень, вм'ятин та інших дефектів, що утворилися під час транспортування, а також величини опору ізоляції. При зниженні опору ізоляції нижче 0,5 МОм внаслідок перебування електрокалориферної установки у вологому середовищі нагрівальні елементи СФО слід просушити при температурі 100 . 120°С протягом 4-6 годин, або включенням на знижену напругу.

5.3. При монтажі СФО слід передбачити встановлення зовнішнього автоматичного вимикача (ПЗВ) для аварійного вимикання СФО та захисту від коротких замикань.

5.4. При підключенні слід перевірити затягування всіх доступних контактних з'єднань та за потреби підтягнути. При підключенні СФО необхідно встановити напрямок обертання вентилятора, що відповідає напрямку потоку повітря від двигуна через ТЕНи і вихідну решітку у напрямку вказівної стрілки.

6. ЗАХОДИ БЕЗПЕКИ

6.1. Усі електромонтажні роботи повинні виконуватися згідно з електротехнічними правилами та нормами експлуатації обладнання, що працює під напругою до 1000 В.

6.2. При проведенні монтажу та під час експлуатації СФО необхідно дотримуватися таких вимог:

  • корпус СФО, який у разі пробою може бути під напругою, повинен бути надійно заземлений;
  • напрямок обертання вентилятора повинен забезпечувати вихід потоку повітря через решітку лицьової панелі по напряму вказівної стрілки;
  • всі роботи з огляду та ремонту повинні проводитись при знятій напрузі;
  • не допускається експлуатація СФО із відкритими кришками.

5.3. Черговий персонал, який обслуговує СФО зобов'язаний:

6.4. Якщо при відключенні СФО вимикачами нагрівальних секцій SA1 (I) та SA2 (II) електродвигун вентилятора продовжує працювати понад 10 хвилин, відключіть загальний (зовнішній) вимикач і усуньте несправність.

7. ПОРЯДОК РОБОТИ І ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

7.1. Увімкнення установки здійснюється включенням зовнішнього автоматичного вимикача та вимикачів нагрівальних секцій (I), (II) або обох секцій одночасно.

7.2.При першому включенні протягом декількох хвилин з електрокалориферної установки може виділятися дим від згоряння консерваційного мастила, наявного на ТЕНах.

7.3. При роботі СФО повинні бути дотримані такі вимоги:

  • відключення СФО виконуйте штатними вимикачами SA1, SA2 із затримкою вимикання вентилятора (продувкою);
  • не допускається робота СФО при несправному вентиляторі;
  • не допускається робота СФО при запиленості приміщення понад 0,01 г/м3.

7.4. За нормальних умов експлуатації не рідше одного разу на місяць необхідно перевіряти:

  • стан та затягування всіх контактних з'єднань у пульті управління, стан приєднувальних проводів, стан захисного заземлення, нормальне функціонування магнітних пускачів та вимикачів;
  • не рідше одного разу на чотири місяці перевіряти опір ізоляції ТЕНів щодо корпусу калорифера, цю перевірку слід проводити під час запуску після монтажу та перед кожним включенням після тривалого простою (понад 15 днів);
  • через 200 годин роботи провести підтяжку різьбових з'єднань (кріплення двигуна та крильчатки,блоку ТЕН, струмопровідних частин у блоці нагрівачів та пульті управління).

8. ПРАВИЛА ЗБЕРІГАННЯ І ТРАСПОРТУВАННЯ

8.1. СФО повинен зберігатися в закритих приміщеннях в умовах, що унеможливлюють вплив сонячних променів, вологи, різких коливань температури.

8.2. Умови зберігання електронагрівальних установок СФО - за групою умов зберігання 1 (Л) ГОСТ 15150. Відносна вологість повітря при температурі +25 ° С повинна бути не більше 80%.

8.3. Транспортування СФО у заводській упаковці допускається проводити будь-яким видом транспорту на будь-які відстані. Умови транспортування щодо впливу кліматичних факторів - за групою умов зберігання 4(Ж2) ГОСТ 15150-69; умови транспортування щодо впливу механічних чинників - за групою умов транспортування Л ГОСТ 23216-78.

9. ГАРАНТІЇ ВИРОБНИКА

9.1. Гарантійний термін експлуатації встановлюється протягом року з дня продажу калорифера споживачеві.

9.2. Гарантійний термін обчислюється з дня виготовлення калорифера, якщо його встановити неможливо. Протягом гарантійного терміну завод-виробник зобов'язується виправляти несправності, пов'язані з дефектами виробництва продукції, матеріалів та компонентів, за умови дотримання споживачем правил експлуатації, зберігання та транспортування.

10. СВІДЧЕННЯ ПРО ПРИЙМАННЯ

Електрокалориферна установка СФО-___ зав.№ ______ відповідає технічним умовам ТУ3442-013-49110786-2002 та визнана придатною до експлуатації.

Дата випуску _____________________ 20__р.

Підприємство-виробник: ЗАТ "Урал-Мікма-Терм" Україна, 456306, Челябінська обл., м.Міас, вул.Дзержинського, 44

11. ВІДОМОСТІ ПРО РЕКЛАМАЦІЇ

У разі відмови в роботі СФО в період гарантійного терміну необхідно скласти технічно обґрунтований акт та направити один примірник акта головному інженеру підприємства-виробника. В акті слід зазначити дату випуску СФО.

Підприємство-виробник: ЗАТ "Урал-Мікма-Терм" Україна, 456306, Челябінська обл., м.Міас, вул.Дзержинського, 44
