Доброго часу доби, дорогі пікабушники! У цій посаді буде розказано, мабуть єдиний спосіб полагодити порваний шлейф кнопки "додому" біля айфона 5s.
Багато хто мене питав: "куди зник, де пости?" Відповідаю. Кілька днів сидів на лікарняному з дитиною, випало кілька робочих днів. Потім з кнопкою проеб. тобто. провозився. Та кілька термінових робіт провести треба було, та й 4-5 роботами паралельно з апаратами порався. Просто нічого готового не було, про що можна було написати.
Приніс мені в ремонт, наш шановний пікабушник айфон 5s. Коли він розбирав апарат "чпокалкай" різко смикнув її і цим відірвав кнопку "додому". Нічого страшного говорю, полагодимо.
На цю операцію витратив весь день. Забігаючи наперед, скажу, що сенсу особливого не було, можна поставити і звичайну китайську. Про це я дізнався тільки коли вже полагодив. :(

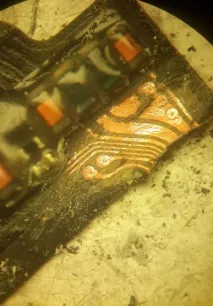

Ось так виглядає порваний шлейф
Ось тут шлейф порвався

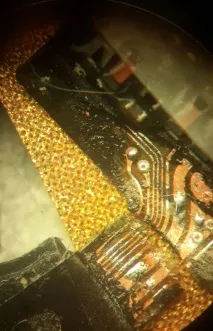

Обдираємо захисну маску та "лак" зі шлейфу.
На цій та наступній фотці просто демонструю розміри шлейфу. Один розподіл 1 мм. У результаті десь 2 мм +/- 0,1 мм (сотня мікрон).
Фотка для представлення розмірів кнопки та ширини шлейфу.
Т.к. Шлейф знаходиться на "піднесенні" кнопки, то змонтуємо імпровізований столик і закріпимо всю цю справу скотчем.
Другий шматок шлейфу теж обдираємо. Ліворуч скальпель хірургічний.
Залуджуємо доріжки, що проводять.
Маємо 2 шматочки шлейфу поруч і фіксуємо скотчем.
Припаюємо проводочки між шматочками. З одного боку і.
І з іншого боку.

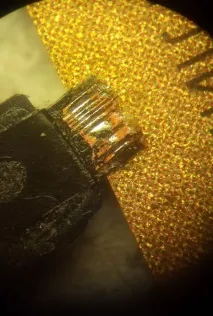

Обертаємо цю конструкцію навколо металевої планки-тримача кнопки. Крапаємо епоксидкою, щоб не розвалилося в процесі експлуатації.
Дізнався потім, що особливого сенсу не було. Сенс ремонту був такий, що з оновленні айоси більш свіжу, айфон блокувався, т.к. немає кнопки з тачАйді. ТачАйді має свій ідентифікаційний номер і прописаний в процесорі пристрою. Якщо такого номера немає або він інший, пристрій блокується "намертво". Щоб уникнути такого, слід відключити на пристрої розблокування по відбитку та видалити відбитки. Оновлення пристрою з відключеними відбитками відбувається штатно, без глюків. Отже, можна використовувати китайські кнопки.
Все працює, все шарудить.
Нагадаю, шановні пікабушники, що я не в Сервісному Центрі (СЦ) працюю. Це в мене таке хобі, ремонтувати різні електронні штуки.
