Способи та прийоми розмітки деталей повітроводів

Деталі вентиляційних мереж виготовляють головним чином із листових матеріалів: листів чорної, оцинкованої та нержавіючої сталі, алюмінію. p align="justify"> Першою технологічною операцією при їх виготовленні є розгортка деталей або їх елементів на площині листа, звана розміткою. Розмітка виконується за правилами геометрії, тому робітник, виконує операцію, повинен знати ці правила, тобто. потрібні висока кваліфікація та просторова уява робітника. До цього часу ця операція на відміну інших заготівельних операцій зовсім не механізована, тому розмітка деталей є найскладнішою і трудомісткою операцією.

Найбільш просто проводиться розмітка на площині листа прямиків повітроводів прямокутного, так і круглого перерізів. Особливо складною є розмітка фасонних частин повітроводів (трійників і хрестовин) круглого перерізу, що геометрично являють собою перетин усічених конусів. Однак і найбільш прості розгортки ускладнюються необхідністю передбачати в них припуски на отбортовки і утворення фальців і швів, за допомогою яких з'єднуються між собою розкроєні листи, ланки повітроводів та фасонні частини. Крім того, мають бути враховані припуски на утворення валиків жорсткості (зигів), якщо вони передбачаються проектами чи нормалями. Розмір припусків визначається конструкцією та розмірами відповідного фальцевого чи зварного з'єднання. У загальному випадку висота отбортовки повинна бути не менше 3-4-кратної товщини металу, що зварюється, а величина нахлестки - не менше чотирьох товщин металу.

Розмітка дещо спрощена тим, що в даний час нормалізовані не тільки поперечні перерізи повітроводів, а й окремі елементи їхконструкцій, що виготовляються за допомогою механізмів. Крім того, технічними умовами на виготовлення повітроводів досить жорстко регламентовані відхилення розмірів повітроводів, що допускаються, від встановлених нормалями.

Сувора регламентація всіх розмірів деталей повітроводів; послужила основою створення шаблонів для розмітки фасонних частин воздуховода. Для розмітки відводів створення шаблонів у натуральну величину нескладно, тому що числа цих деталей відносно невелика (для відводів круглого перерізу - 25 шт.). Однак величезна кількість поєднань діаметрів стовбурів і відгалужень у трійниках і хрестовинах вимагала б створення для їхньої розмітки такої кількості шаблонів у натуральну величину, яка не під силу навіть великому заготівельному підприємству. У зв'язку з цим інж. Ф. І. Левін запропонував суміщені шаблони, що спрощують розмітку трійників та хрестовин різних діаметрів. На кожному такому шаблоні, виготовленому з тонколистової сталі, намічена розгортка кореня стовбура і зроблені отвори та виїмки для керування по них точок на листі, що розмічається.

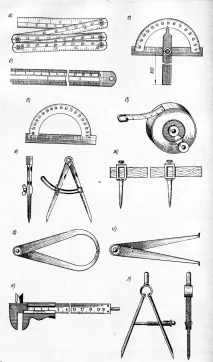

Мал. 1. Вимірювальні інструменти а — складний метр; б-масштабна лінійка; в - транспортир; г-кутомір; д - рулетка; е - циркуль з дуговим установою; ж - рейковий циркуль; з - кронциркуль; і - нутромір; до - штангенциркуль; л - пружинний циркуль

Мал. 2. Розмічальний інструмент а - нарис; б - рейсмус розмічальний; в - Рейсмус з упором; г - рейка дерев'яна; д - косинець; е - лекало пружинне; ж - лекало металеве; з - прийом користування лекалом: I-III - номери положень

У зв'язку з переглядом нормалі на повітропроводи шаблони були перероблені інститутом проектпромвентиляції. Ці шаблони охоплюють усі діаметри коренів трійників та хрестовин у діапазоні 100-1600 мм.Однак для побудови розгорток фасонних частин з діаметрами кореня більше 900 мм (1000, 1120, 1250, 1400 і 1600 мм) слід застосовувати не шаблони, а таблиці для розмітки по координатах, так як користуватися суміщеними шаблонами через їх великі габарити. Ці таблиці дозволяють побудувати розгорнення фасонних частин без складних розрахунків. У деяких випадках фасонні частини, наприклад, відводи круглого перерізу, виконують із заздалегідь виготовленої циліндричної труби шляхом розкрою її по інвентарним охоплюючим трубу копір-шаблонам і подальшого складання розкроєних частин на спеціалізованому механізмі, наприклад на двосторонній зиг-машині ВЖС-77, оснащеної відповідним.

Більш досконалий спосіб розмітки деталей, хоча і не знайшов широкого застосування в практиці заготівельних підприємств, - метод фотопроекції, при якому на листі, що розмічається, окреслюється контур розгортки по її світловому відображенню від невеликого креслення шаблону, що поміщається в проекційний апарат. Проекційний апарат розташовують від площини столу для розмітки на такій відстані, при якому світлове відображення отримує точні геометричні розміри деталі, що розмічується.

Нарешті, найбільш досконалим способом розмітки деталей є поєднання її з процесом розкрою (різання) металу за допомогою фотокопіра, який закладається, як і при методі фотопроекції, відповідне зображення - шаблон.

Незалежно від застосування того чи іншого способу розмітки деталей необхідно домагатися максимального скорочення відходів листових матеріалів шляхом їх раціонального розкрою. При сучасному рівні техніки заготівельного виробництва можна вважати відходи листової сталі з урахуванням припусків при розмітці по фальцевих повітроводах - 16%, по зварних - 11%площі розмічуваних листів.

При розмітці деталей повітроводів застосовують ручні інструменти двох видів: вимірювальні та розмічувальні. До вимірювальних відносяться інструменти для вимірювання довжини (метри, лінійки та рулетки), для вимірювання кутів (транспортири та кутоміри), для креслення кіл (циркулі), для вимірювання внутрішніх розмірів деталей (штангенциркуль та нутромір). Усі вимірювальні інструменти (крім рейкового циркуля) виготовляють із металу, по можливості з нержавіючої сталі. Циркулі з дуговим установкою мають довжину ніжок 200 та 300 мм, що дозволяє окреслювати кола радіусом до 280 та 430 мм. Пружинний циркуль використовують при розмітці дуг радіусом до 150 мм. Для розмітки дуг і кіл великих радіусів застосовують рейковий циркуль.

Паралельні лінії завдають за допомогою рейсмусів. Упор рейсмусу дозволяє регулювати відстань від лінії, що проводиться, до кромки листа. Рейсмус з постійною відстанню зветься «нарис» і застосовується для окреслення рисок при розмітці фальця. Для проведення прямих ліній зазвичай використовують дерев'яні рейки, так як вони легші за металеві і зручніші при розмітці. Перпендикулярні лінії викреслюють за допомогою металевих косинців. В основі косинці мають планку, яка використовується як упор для проведення перпендикулярів до краю листа.

Для прокреслення ліній на листовому матеріалі застосовують різні сталеві рисунки з дерев'яними та металевими ручками. Отвори для свердління та точки при розмітці намічають кернером.
