Каст – це місце кріплення вставки. Розрізняють такі основні та широко застосовувані види кастів: глухі, ободкові (царгові), крапанові та корнерові (рис. 5.3).
Глухий каст. Глухий каст - це філіжанка з плоским дном, на якому лежить основа вставки. У глухі касти закріплюють непрозорі круглі, овальні та грановані вставки. Вставка утримується в касті шляхом обтиснення її з усіх боків стінками каста. Глухі касти нерідко називають низькими, оскільки висота їх дещо нижча за звичайну. Приклад виготовлення глухого каста для круглих та овальних вставок наведено в табл. 5.4 а для гранених вставок в табл. 5.5.
Ободковий (царговий) каст. Такий каст застосовують для закріплення прозорих вставок, так як він забезпечує освітлення вставки зверху і знизу. Закріплення вставки роблять так само, як і при глухому касті. Способи виготовлення обідкових каст визначаються розмірами вставок. Для круглих вставок розміром до 3 мм касти можна виготовити з товстостінних (0,4-0,6 мм) тру- бок-царг, причому в цьому випадку внутрішній діаметр царги (трубки) повинен бути менше, а зовнішній - більше діаметра вставки; діаметр вставки є хіба що середнім діаметром царги; висота царги робиться не менше висоти вставки. Касти для великих вставок виготовляють з конічними стінками зі смужок товщиною 0,6-0,9 мм. Способів виготовлення таких кастів кілька: роблять обідок (царга) як завжди, з паралельнимистінками, потім у кутах його виробляють надрізи майже до верхньої грані, надрізані грані згинають, з'єднують (до зіткнення), запаюють; роблять царгу з паралельними стінками, а потім збивають її на конус в отворі проколотки або розбивають до розмірів вставки на шпераку або конусним пуансоном. При виготовленні кастів розглянутими методами від виконавця потрібна велика обережність у роботі, оскільки всім цих методів характерний загальний недолік - часті випадки розриву фуги (паяного шва). Приклад виготовлення гладкого обідкового каста наведено у табл. 5.6.
Нерідко ободковий каст передбачається бути виготовленим із візерунком, тобто ажурним (табл. 5.7).
Таблиця 5.4 Приклад процесу виготовлення глухого каста для круглих та овальних вставок
Приклад процесу виготовлення глухого каста для гранених вставок таблиця 5.5
Таблиця 5.6 Приклад процесу виготовлення гладкого обідкового каста
Крапановий каст. У таких кастах вставки закріплюються окремими стійками, що виступають - крапанами. Крапановий каст можна умовно поділити на дві частини: верхню та нижню. Верхня частина (2/3 висоти каста) - це власне крапани і вирізи між ними. Нижня частина (1/3 висоти каста)-це ряд шипів (боганів). Касти зі стінками товщиною до 1,2 мм прийнято називати тонкостінними, а понад 1,2 мм – товстостінними. До тонкостінних відносяться крапанові ажурні касти та касти з напайними крапанами, а до товстостінних - гладкі крапанові касти. Приклад виготовлення гладкого крапанового каста наведено у табл. 5.8. Виготовлення крапанового ажурного каста ведуть так само, як і ободкового ажурного; різниця лише втому, якщо ободковий ажурний каст розмічають на три частини (закріплювальний поясок, рант і візерунок), то крапановий ажурний каст - на дві частини (рант і власне каст); починають візерунок знизу, з боку відрізаного рангу, а після припаювання ранта послідовно вирізують певної довжини крапани та верхню частину візерунка.
При виготовленні каста з напайними крапанами кожну його частину (основу і крапани) виконують окремо, а потім збирають. Крапани виготовляють із заготовок рощиною 0,7-1 мм, а основу (царгу) роблять у вигляді невисокого глухого каста. Загальна ж висота такого каста має перевищувати висоти звичайного каста. Крапани напоюють на основу, зберігаючи симетричність розташування. Після складання каста крапани вирівнюють по висоті, основу (низ) каста запилюють врівень з крапанами.

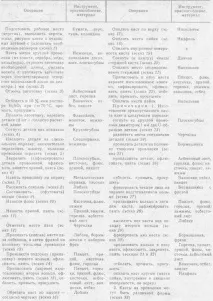

Таблиця 5.7 Приклад процесу виготовлення ободкового ажурного каста
Прикладом крапанового каста є так званий кармезиновий каст. У такому касті закріплюють кілька вставок у порядку: у центрі - велику вставку, а навколо неї у вигляді вінка - дрібні вставки. Периферійні вставки утримуються в гніздах одночасно стінками отворів та крапанами, що формуються з металу стінок. Центральна вставка утримується або за допомогою напайних крапанів (для чого в проміжках між двома периферійними вставками надфілем прорізають пази зсередини, в них впаюють крапани), або для її закріплення виготовляють звичайний гладкий каст. На рис. 5.4 наведено різні модифікації крапанових кастів.

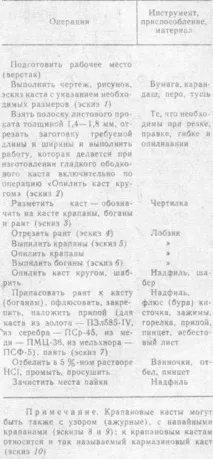

Таблиця 5.8 Приклад процесу виготовлення крапанового каста
Крапанові касти можна виготовити не тільки з листового прокату, трубок (царг), але і з дроту (табл. 5.9).
Корнеровий каст. У таких кастах вставку закріплюють маленькими стовпчиками – корнерами, які формують із металу каста. Корнерові касти бувають відкритими та вбудованими. Прикладом відкритого корнерового каста служить каст, що є перехідною формою від високого глухого каста до кореневого; вставка утримується як краями стін каста, так і корнерами. При виготовленні такого каста (табл. 5.10) як заготовку для нього використовують конусну товстостінну царгу. Роль вбудованого корнерового каста грає гніздо (отвір), просвердлене у металі виробу (табл. 5.11). До корнерових каст відносяться і такі касти, як каре, фаденовий, тиктовий.
Мал. 5.4. Модифікації крапанових кастів
Таблиця 5.9 Приклад процесу виготовлення крапанового каста з дроту
Таблиця 5.10 Приклад процесу виготовлення відкритого корнерового каста
Таблиця 5.11 Приклад процесу виготовлення вбудованого корнерового каста
Каст каре є квадратною пластиною з просвердленими в ній отворами точно по радіусу вставки. Довжина граней пластини трохи більша за діаметр вставки, яка утримується чотирма корнерами, сформованими з металу за допомогою штихелю і корене-вертки в кутах каста.
У фаденовій касті вставки, як і в касті каре, укладають у юстовані гнізда отворів, просвердлених у металевій пластинці, і закріплюють корнерами. Відмінність його від автомобіля в тому, що вставки лежать не в окремих квадратах, а один за одним у ряд настільки щільно, що майже стикаються рундистами.
На металевій основі тиктового каста закріплено стільки вставок, що вона схожа на бруківку.Виготовляють тиктовий каст подібно до фаденового з тією лише різницею, що вставки розташовують у кілька паралельних рядів. При цьому рундисти їх майже стикаються з усіх боків. У проміжках, що залишилися, формують закріплювальні корнери.
У практиці ювелірної справи зустрічається чимало інших видів кастів, з яких найчастіше застосовуються касти овальні, у формі краплі, прямокутні з усіченими кутами, у формі, касти фантазійних форм; Методи їх виготовлення багато в чому схожі на розглянуті вище.
