Влаштування стандартного заводського газометра

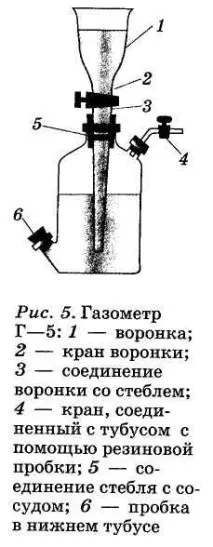

Мал. 3. Газометр Г-5: 1 - широка частина вирви; 2 - кран лійки; 3 – вузька частина вирви; 4 - пробка, газовідвідна трубка та кран верхнього тубулуса; 5 - верхня частина (отвір) судини; 6 – пробка нижнього тубулуса.
Підготовка до роботи (заповнення газометра водою)
1. Нанесіть на шліфи пляшки та лійки тонкий шар вазеліну.
2. Герметично закрийте нижній тубулус пляшки та поставте її в раковину (таз).
3. Відкрийте затискач (кран; пробку) верхнього тубулуса. У такому положенні залийте у сулію воду (вода – дистильована або відстоялася). Долив воду до верхнього тубулуса, закрийте затискач. Продовжуйте лити воду, щоб на шийці пляшки утворився опуклий меніск.
4. Опустіть у сулію вузький відросток воронки і долийте в нього воду до утворення опуклого меніска.
5. Відкрийте кран широкої частини вирви та вставте у вузьку. Перекрийте кран. Долийте трохи води у вирву.
6. Перевірте газометр на герметичність. Для цього при закритих кранах лійки та верхнього тубулуса відкрийте кран (затискач) нижнього тубулуса.
7. Вийміть сулію, тримаючи за горло і під дно.
Заповнення газометра газом
1. Підготуйте пристрій для отримання О2 (перевірте на герметичність, зарядіть речовиною, зміцніть в лапці штатива).
2. Змочіть водою гумову трубку верхнього тубулуса газометра та з'єднайте його з приладом для отримання О2.
3. Перевірте встановлення на герметичність. Для цього відкрийте затискач (кран) верхнього тубулуса, потім нижнього (кран лійки закритий!).
4. Заповніть газометр О2: нагрівайте речовину в приладі доти, доки не припинить текти вода з нижнього тубулуса (воду збирайте та наповніть нею лійку газометра).
5. Після розкладання всієї речовини:
а) погасітьспиртування,
б) закрийте обидва затискачі та від'єднайте прилад.
Відбір газу із газометра
Ведуть через верхній тубулус за допомогою води, що спускається з лійки.
Попередньо можна надростити газовідвідну трубку верхнього тубулуса скляною трубкою.
Відбір газу проводять при закритому нижньому тубулусі.
Відкривають кран (затискач) верхнього тубулуса, потім кран вирви. Краном вирви регулюють швидкість відбору.
Демонтаж приладу
1. Відкрийте кран верхнього тубулуса та витісніть водою залишок газу.
2. Зніміть лійку та від'єднайте її вузьку частину.
3. Відкрийте пробку нижнього тубулуса, злийте воду.
4. Промийте та висушіть деталі.
5. Зберіть газометр для зберігання. Помістіть смужки паперу між шліфованими поверхнями.
Пристрій та принцип роботи осушувальних та очисних склянок (склянок Тищенка та Дрекселя)
Склянка Тищенко («промивалка» Тищенко) - це скляна посудина з двома відростками, всередині якої знаходиться перегородка зі спеціальним отвором внизу.Основне призначення приладу - промивання газів з подальшим їх висушуванням.
Перед роботою склянку заповнюють рідиною (напр. концентрованою сірчаною кислотою). Рідини треба наливати не більше 1/4 об'єму з таким розрахунком, щоб вона вільно уміщалася по один бік від перегородки усередині склянки під час пропускання газу.
Склянка Дрекселя - це посудина, винайдена в XIX столітті шведським хіміком E. Drechsel, який застосовується для очищення газів від домішок. Газ надходить у посудину за довгим відростком, проходить пухирцями через шар рідини (розчин перманганату калію, гідрокарбонату натрію та ін) і виходить через короткий відросток.
а) б) в)
Мал. 4. Промивні склянки:а) склянка Тищенка; б) склянки Дрекселя.
