Все своїми руками, Виготовляємо бетонні кільця своїми руками
Бетонні колодязі міцні та довговічні. Вони порівняно нескладні у виготовленні, досить простий та їх монтаж. Монтують бетонні колодязі з окремих кілець будь-якого розміру та маси. Якщо дозволяє грунт, можна влаштувати і монолітне водоймище. Для цього виготовляють одне кільце, його поміщають у водоносний ґрунт, а далі в опалубку опускається бетонна маса виходить практично монолітний циліндр.
Бетонні кільця для колодязя можуть бути без замку (прості) і із замком. Щоб перші при монтажі не зрушили, їх скріплюють між собою у чотирьох-шістьох місцях сталевими скобами. Для цього в кільцях залишають отвори, а кінці скоб згинають і зашпаровують цементом або фарбують масляними фарбами. Залежно від глибини колодязя змінюється і висота модулів, що утворюють його: від 400 до 1000 мм при 0800-1000 мм. Товщина стін може коливатися від 90 до 120 мм. При використанні металевої арматури кільця роблять тонше - від 50 до 90 мм. Маса кожного такого модуля дуже велика, тому їх розміри вибирають, виходячи з вантажопідйомності наявних засобів або наявності помічників. Наприклад, залізобетонне кільце 0 1000 мм і такої ж висоти та товщиною 50 мм важить 380 кг. Для зручності монтажу краще елементи меншої маси висотою від 300 до 500 мм.(Див. рис. 1)

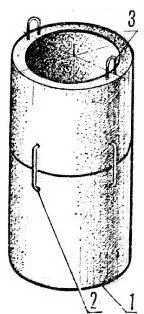

Мал. 1 Бетонна криниця: 1- бетонне кільце; 2 - сполучна скоба; 3 вушка.
Залізобетонні кільця армують сталевим арматурним дротом.(Див. рис 2) Для вертикальних стрижнів (їх ставлять від 4 до 6 штук на один модуль) застосовують дріт 08-12 мм, а для горизонтальних переплетень 06-8 мм. Армують кільця розташовують з відступом один від одного на 50-80 мм. У кожному перетині каркас скріплюється м'якою.(відпаленим) дротом товщиною до 2 мм.
Мал. 2 Вертикальний стрижень; 2 - горизонтальне кільце; 3 – вушка.
Два діаметрально протилежні вертикальні стрижні арматури повинні утворити вушка, за які модуль піднімають для установки. Щоб ці стрижні не висмикнулися під вагою вантажу, їх нижні кінці згинають буквою Р. Після встановлення кілець на місце вушка спилюють.
Кільця всіх типів виготовляють у формі (опалубці), що складається з двох циліндрів – зовнішнього та внутрішнього. Збирають їх зазвичай із дощок. Діаметри їх взаємозалежні, оскільки визначають товщину стінок кільця. Наприклад, якщо діаметр зовнішнього циліндра 1000 мм, а внутрішнього 900 мм, товщина бетонного кільця, що отримується, буде 100 мм.
Форма робиться роз'ємною і складається з трьох-чотирьох частин або шматків.(Див. рис 3) Спершу необхідно збити дерев'яні кільця: два для складання зовнішнього циліндра і два - для внутрішнього. При цьому суцільну, дерев'яну форму робити зовсім не обов'язково: дошки можна прибивати із зазорами, а потім обшивати покрівельним листом, пластмасою, щільним картоном, водостійкою або звичайною фанерою. Картон та фанеру рекомендується пофарбувати олійною фарбою та добре просушити. Щоб форми легше знімалися з виробу, їх покривають тонким шаром мастила або белят. Після мастила стінок, звернених один до одного, частини зовнішнього циліндра встановлюють на дерев'яний щит і міцно скріплюють планками на цвяхах. вставляють внутрішній. У простір між циліндрами, точно дотримуючись однакового зазору між стінками, вводять арматурний каркас, якщо виріб залізобетонний, або вушка з арматурного дроту (в бетонний). Між каркасом і циліндрами розміщують чотири клини — їхнє завдання утримувати арматуру в заданому положенні.
Рис 3. Опалубка для виливки кільця: А - двокільцева; Б – однокільцева.
Після цього заготовляють водний розчин цементу, піску та гравію. На 1 об'ємну частину цементу (марки не нижче 400) беруть 2-3 об'ємні частини піску та 4-5 частин дрібного гравію (або щебеню). Спочатку цемент рекомендується перемішати з піском, а потім із гравієм або щебенем. Чим однорідніше приготовлена суміш, тим міцніше вийде бетонна маса. Перемішування – гарцівку – необхідно виконувати на бойці, тобто на дерев'яному щиті. Після гарцівки суміш змочують водою, знову ретельно перемішують і при необхідності додають воду, щоб бетонна маса набула вигляду густого тіста. Отриманий розчин укладають у простір між циліндрами шарами не більше 100 мм і ретельно ущільнюють сталевим штирем 01.0-15 мм.
Після укладання шару клини піднімають на 150-200 мм. Це необхідно для того, щоб місце, яке вони займали, також було заповнене бетоном і ущільнено. Таким способом, званим відбиттям, поступово заливають усю форму. Застосовують для тих же цілей розчин сметаноподібної густоти, його також ущільнюють. Цей процес називається виливком. Треба пам'ятати, що чим густіша бетонна маса, тим вона швидше твердне.
Отримані відбиванням виробу можна звільняти з форми через 3-4 дні; відлиті - через 6-7 днів. В останніх зазвичай буває раковин менше, ніж у відбитих. Раковини обов'язково замазують цементним розчином. Після зняття форми заготовку витримують на щиті 3-5 днів, змочуючи водою по три-чотири рази на день. Завдяки такій обробці бетон набуває підвищеної міцності. Якщо форми були змащені машинним маслом або тавотом, то змащення необхідно ретельно видалити з поверхні заготовки.
Переважно виготовляти кільця із замком. Але дляцього необхідні два додаткові дерев'яні кільця - для утворення шийки та виступу. Кільця, виконані таким чином, не зміщуються. Шви між ними промазують цементним розчином: 1 частина цементу та 2-3 частини піску.
І ще кілька попутних порад. Одне з кілець, нижнє, треба зробити з розширенням внизу: влаштувати зовні друге кільце висотою 150-200 мм з ножем з листової або іншої сталі. Ніж виготовляють окремо і зчленовують зі штирями, якими він замонодичується в бетон при відбиванні або виливку заготовки. порцію бетону або застосувавши більш високу марку цементу, щонайменше 500. Біля кільця для цього доведеться зробити скобу, тобто зрізати торець на «вус», влаштувавши таким чином ніж.
Встановлюють кільця так. Насамперед риють на можливо доступну глибину шахту, ширшу, ніж зовнішній діаметр кільця. Стіни шахти зміцнюють, дно вирівнюють. Опустивши перше кільце вертикально, насипають грунт і ущільнюють його. На перше кільце ставлять друге і таке інше.
