Саморобний компас
Звичайний компас фабричного виготовлення робиться в основному з кольорових металів або пластмас - речовин, які не діють на магнітну стрілку.
Саморобний компас можна виготовити з найбільш доступних матеріалів, що також не діють на стрілку і наявних під руками у молодого техніка.
Загальний вигляд саморобного компасу показано на рис. 1. У корпусі - круглій коробочці з кришкою, що має "скло" - міститься магнітна стрілка, яка обертається на шпильці. Для визначення країн світу на дні коробочки, під стрілкою, міститься шкала, де написані градуси і букви.

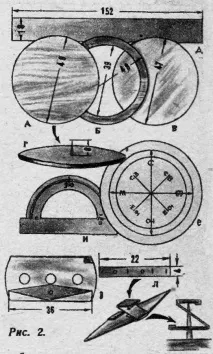

Для виготовлення корпусу компаса випиляємо з 3-4 міліметрової фанери кружок (рис. 2, А) та кільце (рис. 2, Б). Гурток буде основою - дном - коробочки, кільце, зовнішній діаметр якого 48 мм, - кришкою; до неї ми приклеїмо прозорий кружок, вирізаний із шматка целулоїду. Целулоїд можна взяти від фотоплівки, змивши з неї емульсію. У центрі дна корпусу (рис. 2, г) зміцнюємо шпильку для магнітної стрілки, для чого можна взяти звичайну голку і, вбивши її в дошку, відламати зайвий шматок.
Після цього можна зібрати корпус. З 1-міліметрового картону вирізається смужка, з неї склеюється кільце, внутрішній діаметр якого дорівнює діаметру денця. У це кільце вклеюємо дно. Потім виготовляємо шкалу. З щільного білого паперу вирізаємо кружок діаметром 45 мм, ділимо цей кружок на вісім основних частин, як показано на рис. 2, е, і проставляємо основні літери, що визначають країни світла. З іншого боку, всю шкалу потрібно розділити на 360°. Зробити це легко за допомогою транспортира (рис. 2, І). Готову шкалу можна приклеїти до основи коробочки.
Магнітну стрілку найпростіше зробити з леза відбезпечної бритви. Лезо бритви попередньо «відпускається», тобто нагрівається до квітів, що побігли, на спиртовці або свічці. Давши лезу охолонути, виріжемо з нього старими ножицями стрілку так, як показано на рис. 2, 3. У центрі стрілки просвердлюємо або пробиваємо отвір тонким цвяхом. Задирки по краях стрілки необхідно спиляти напилком.
Підшипник для кріплення стрілки можна зробити зі смужки жерсті (рис. 2, л). У смужці просвердлюються отвори для шпильки, після чого з неї вигинається 2-подібна дужка, в якій закріплюються стрілка і «підп'ятник» - шматочок бритви. Стрілку необхідно намагнітити або за допомогою постійного магніту, для чого потрібно прикласти стрілку до його полюсів, або за допомогою батареї і котушки. У цьому випадку стрілку потрібно помістити в трубочку, згорнуту з щільного паперу, на яку намотується ізольований дріт - обмотка. Обмотка приєднується до батареї від кишенькового ліхтаря чи акумулятора. Після намагнічування стрілку потрібно вийняти з трубочки, а потім можна буде вже відключити обмотку від батареї.
Отриману магнітну стрілку насаджуємо на вісь. Якщо біля компаса немає великих мас заліза чи сталі, то стрілка має одразу показати правильний напрямок — з півдня на північ. Кінець стрілки, що показує північ, потрібно пофарбувати білою фарбою. Після того, як стрілка пофарбована та встановлена, можна закрити кришку. Зміцнити кришку потрібно на клею, притому так, щоб підшипник стрілки знаходився на відстані 1 мм від внутрішньої площини целулоїду. Це потрібно для того, щоб стрілка не зістрибувала з вістря осі.
Для кріплення компаса на руку з боків корпусу можна зробити мідні вушка для ременя.
